不锈钢电解着黑色的工艺特点主要分为以下两点：

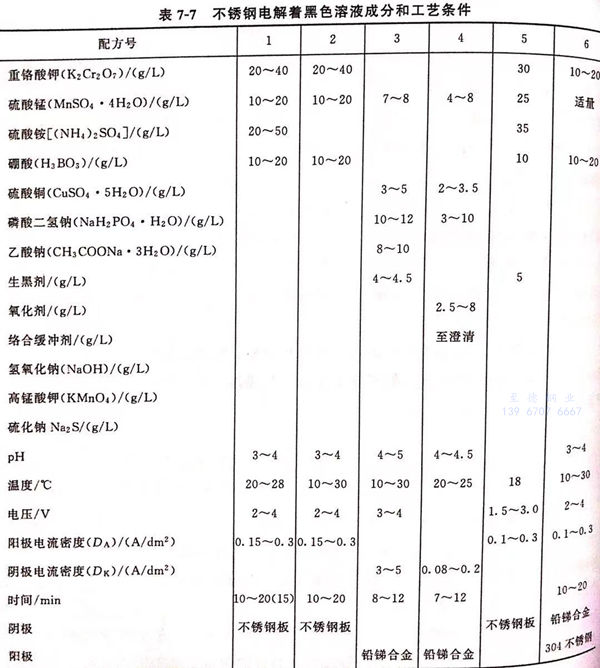

一、配方1、配方2(见表7-7)着黑色的工艺特点
（1) 形成的膜层厚，呈深黑色，零件光洁度表面上的膜层呈乌黑光亮。
（2) 着黑色膜层具有一定的防护装饰性，在25℃的10%盐酸溶液中浸泡5min,膜层无颜色变化，无脱落现象，表明耐蚀性好。耐蚀性能优于钢铁发蓝膜层。
（3) 形成的膜层的硬度较高，比铜、铝、镁、钢上的氧化膜要高。
（4) 着色后不影响零件的精度，若经多次返修，仍能保持其原表面状态，光洁度不降低。
（5) 电解着黑色，发黑速率快，得到的黑膜色泽均匀，富有弹性，又有一定的耐磨性。
（6) 适用于铁素体和各类不锈钢的表面着黑色，具有使用价值。
二、配方3、配方4(见表7-7)着黑色的工艺特点
（1) 不含六价铬盐，有利于环境保护。
（2) 属阴极电解着色，对各种不锈钢都适用。
（3) 该工艺可在常温（15~35℃)下进行，发黑速率快，一般只需10分钟。
（4) 溶液稳定性好，配方3溶液在使用过程中可不需作任何调整一直使用到失效。其消耗量为每升溶液可作不锈钢发黑面积0.4~0.5㎡,原料成本每升约0.5元。
（5) 操作工艺简单、方便，质量稳定，若发黑过程中取出观察，觉得黑度不够，可继续浸入发黑液中通电数分钟即可，如果认为质量不合格，可将工件浸入活化液（硝酸15%~20%,氢氟酸20%~22%,水60%~67%)中数秒钟，退去发黑膜，水洗后重新进行不锈钢发黑处理。
（6) 发黑膜耐磨性好，经滤纸或白皮纸用力擦拭200次也无脱黑现象，经后处理后，膜层能长期保持光亮的深黑色。
