不锈钢混合酸化学腐蚀加工工艺流程如下：
一、工艺流程
304不锈钢基体 → 化学除油①→ 热水洗 → 冷水洗 → 浸蚀② → 水洗 → 水洗 → 晾干 → 丝网印刷③ → 固化④ → 腐蚀加工⑤ → 水洗 → 脱胶⑥ → 烘干 → 成品检验入库。
网框准备：采用铝合金框及合成纤维丝网，按印料的黏度选用适当目数（150目）的丝网 → 涂感光胶⑦ → 干燥 → 将底片覆盖在感光胶上曝光 → 显影⑧ → 水洗 → 干燥 → 制成合格丝网板待丝印用。采用丝网印刷，可提高工作效率和细小线条有较好的分辨率。

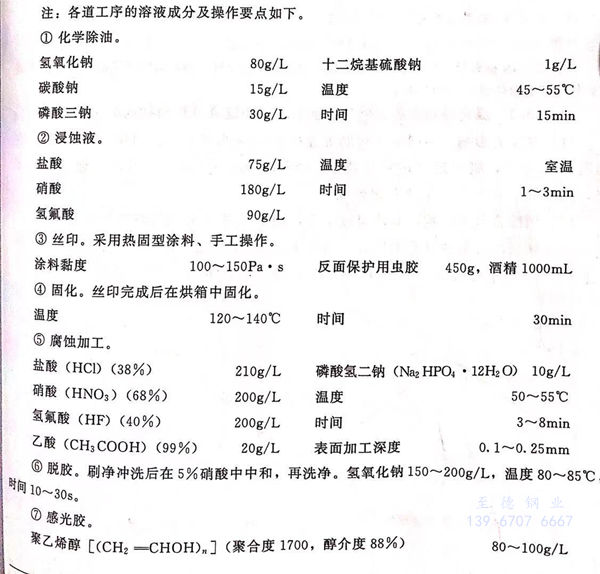

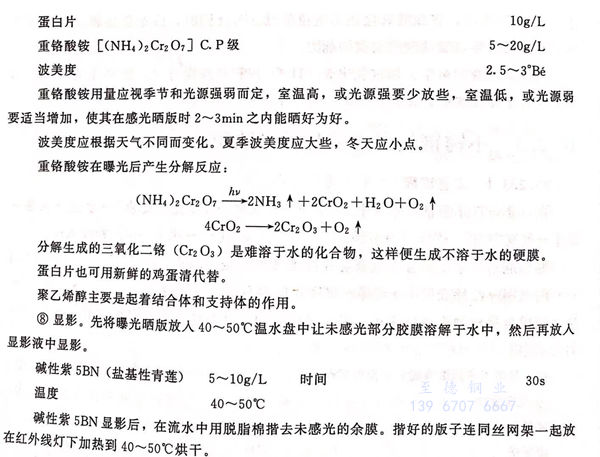

注：各道工序的溶液成分及操作要点如下：
二、混合酸腐蚀加工的工艺参数对腐蚀速率及表面状况的影响
1. 温度的影响

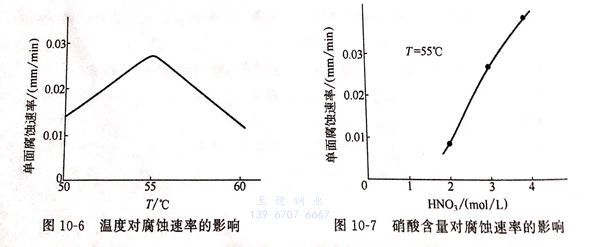

不同温度对腐蚀速率的影响见图10-6。由图10-6可见，在温度55℃左右，腐蚀速率达到最高（0.027mm/min),温度再升高，速率反而下降，温度低于50℃时，表面状况较差。
2. 硝酸含量的影响
其他组分不变，硝酸含量对腐蚀速率的影响见图10-7，腐蚀速率随硝酸含量的升高而增高。浓度为3mol/L(相当于189g/L)时，表面状况良好，浓度为4mol/L(相当于252g/L)时，表面粗糙。
3. 盐酸含量的影响

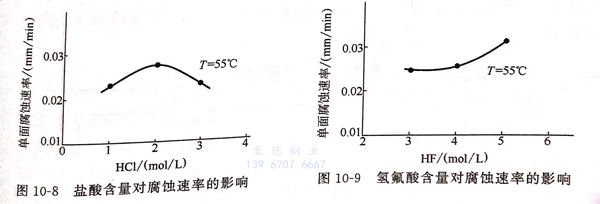

其他组分不变，盐度含量对腐蚀速率的影响见图10-8。由图10-8可见，盐酸浓度为2mol/L(相当于192g/L)时，腐蚀速率最大，可达到0.027mm/min。
4. 氢氟酸含量的影响
其他组分不变，氢氟酸含量对腐蚀速率的影响见图10-9,由图10-9可见，氢氟酸浓度为4mol/L(相当于200g/L)时，腐蚀速率为0.025mm/min.经腐蚀4~10min,表面加工深度可达0.1~0.25mm。
5. 乙酸含量的影响
乙酸对腐蚀速率没有影响。少量的添加可以提高表面加工的表面光洁度，还可以防止氢氟酸挥发，减少污染。
