薄带连铸是把钢水直接浇铸成厚度为1~10mm的带钢，采用这种新技术生产带钢可以省去传统的生产热轧带钢的热连轧机（或炉卷轧机），可以大大降能耗，减少污染，降低生产成本，从而实现最佳的经济效益。

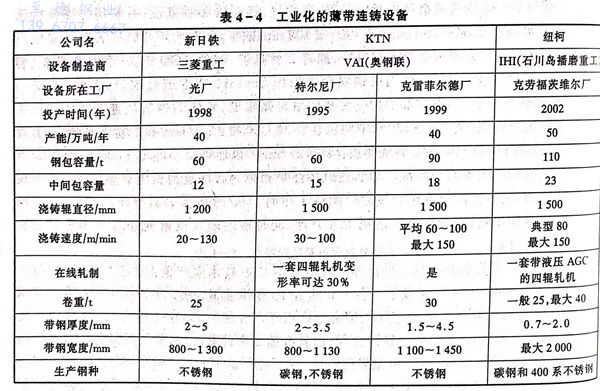

薄带连铸的原理是钢水通过中间包进入连铸机，该连铸机没有结晶器，而是有两根相对旋转的浇铸辊，钢水通过浇铸辊组成弯月面开始凝固，随着坯子通过辊缝间隙向下运动，坯壳不断长大，并使两面坯壳完全熔合在一起形成连续的薄带钢，从连铸机下方出来。尽管薄带连铸的原理比较简单，但要将其运用于工业生产十分困难。近年来由于在一些关键领域中的技术突破，例如钢水进入连铸机技术（主要在水口上作文章，减少钢水扰动，并使钢水沿辊身有效分布），初期凝固技术（解决表面质量），浇铸辊侧封材料，辊子变形和耐火材料等，使薄带连铸技术逐步从中间试验走向工业化，目前世界上已有4台工业化的薄带连铸机，其主要参数见表4-4,相信在不远的将来用薄板带连铸技术生产不锈钢将成为现实。
