沉淀硬化不锈钢焊管的焊接方法与工艺，与前面所述的奥氏体不锈钢焊管基本相同，所不同的仅在于焊后必须热处理，以达到预期的力学性能；而这对于奥氏体不锈钢焊管来说，在有些情况下，焊后热处理有时是不必要的。

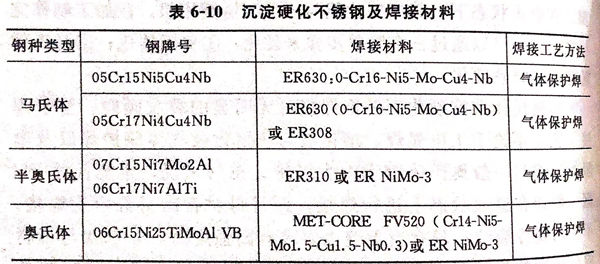

沉淀硬化不锈钢可以用相匹配的同材质焊接材料或异种焊接材料焊接，或者不用填充焊丝。沉淀硬化不锈钢焊管焊接，有许多焊接材料可供选用，但唯一最通用的焊丝是业已纳入AWS规程的630合金，贝表6-10。
沉淀硬化马氏体不锈钢的焊接材料，在要求焊缝性能与母材相当时，应选用与母材同质的焊材，如表6-10中05Cr15Ni5Cu4Nb（17-4PH)的配套焊接材料。如果不需要焊缝与母材相当，可选用奥氏体不锈钢焊接材料（如308L、347L),或采用镍基合金焊接材料。
选用与母材同成分焊接材料的焊缝，在树枝状晶的马氏体组织中，存在有少量铁素体。少量的铁素体和残余奥氏体析出，增加了焊缝的塑性，但强度降低了。因此，对同材质焊接材料的成分应适当调整，其镍、锰应比母材略高，焊后经1040℃固溶处理，强度几乎不变，而延伸率显著提高。
