焊接普通铁素体不锈钢，通常可以采用两种类型的填充材料。

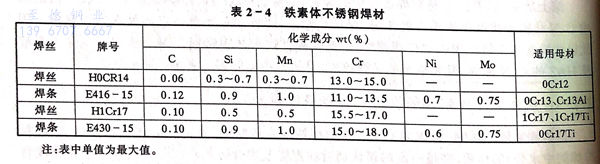

1. 用与被焊钢材相同类型的焊接材料。如0Cr12,0Cr13,0Cr13A1等钢采用0Cr13Nb（AWS405Nb)的焊丝或焊条，0Cr17、0Cr17Ti钢使用1Cr17(Ti)的焊丝和焊条等。除以上Cr13和Cr17铁素体不锈钢，目前已有相应的同质焊材标准外，大部分高铬铁素体不锈钢均采用与母材同成分的焊材或自行研制的焊材，未列入标准。表2-4是两种手工焊材的化学成分。在要求焊缝金属与母材具有相同的导电、导磁及力学等物理性能和表面色泽时，应选同质的焊材。
2. 采用奥氏体焊材甚至可以采用镍基合金的焊材，实际上是异种材料焊接，有利于提高焊接接头的塑韧性，可以免除焊前预热焊后热处理。不过不进行焊后热处理，不含稳定元素的铁素体不锈钢的HAZ的敏化和晶间腐蚀倾向将难以消除。
3. 高纯铁素体不锈钢的焊接工艺与焊接材料选择

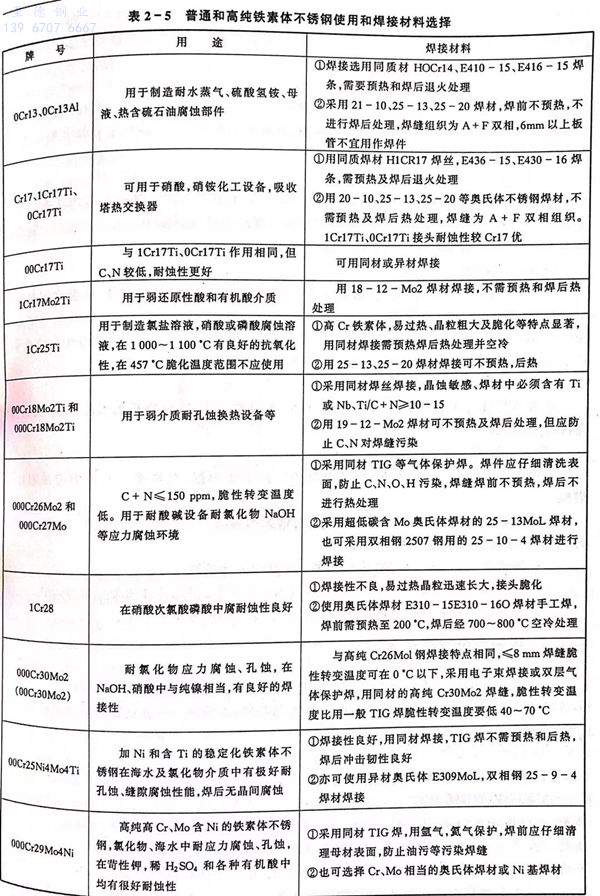

对于碳、氮、氧等间隙元素含量极低的高纯铁素体不锈钢，高温引起的脆化并不显著，焊接接头具有很好的塑韧性，不需焊前预热和焊后热处理。在要求同种焊材焊接时，目前仍没有标准化的高纯铁素体不锈钢的焊接材料，一般采用与母材同成分的焊材作为填充材料，由于高纯铁素体不锈钢中的间隙元素含量已经极低，因此关键是在焊接过程中防止焊接接头区的污染，这是保证焊接接头的塑韧性和耐蚀性的关键。表2-5是铁素体不锈钢的用途及焊接材料选择。
