在磷酸介质中使用不锈钢材料的选择方法依据

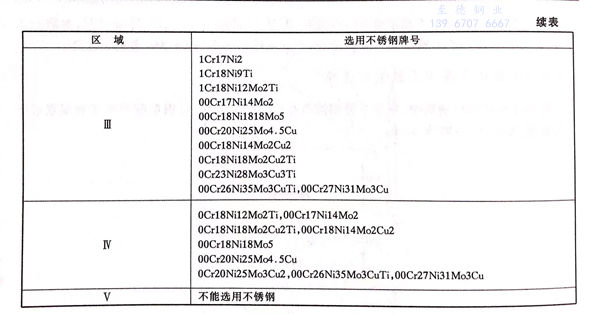

 在不含杂质的纯磷酸中，常用不锈钢均具有可用的耐蚀性，可根据酸的浓度和温度进行合理选择，见图3-6和表3-6.

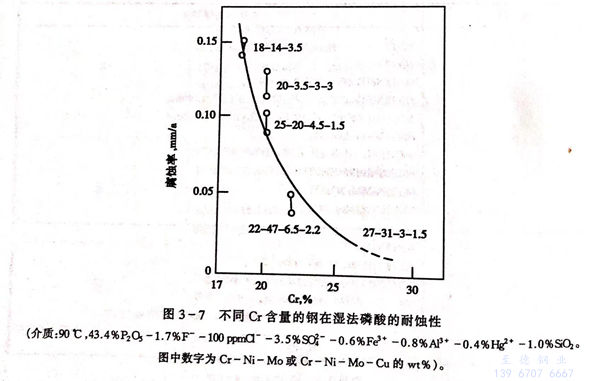

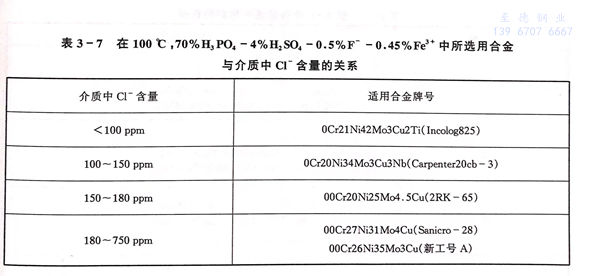

 在磷肥生产中，广泛使用价格便宜的湿法磷酸，这种磷酸含有F^-、CI^-、SO^2-₄、Fe³⁺、Al³⁺、Mg²⁺等，除Fe³⁺外均有加速不锈钢腐蚀的作用，其中Cl^-、F^-尤为强烈。大量的研究表明，在湿法磷酸环境中，高铬、钼的奥氏体不锈钢较为适用。在实际生产中，湿法磷酸中的F^-约为0.5%,氯离子的含量却在较大范围内变动。因此湿法磷酸中的耐蚀材料选择主要受介质温度和Cl^-含量的控制。在90℃,含100ppm Cl^-的湿法磷酸中，含2%~4%Mo的0Cr17Ni12Mo2、00Cr17Ni14Mo2、0Cr19Ni13Mo3、00Cr19Ni13Mo3的腐蚀率为0.15mm/a,属可用范围，见图3-7。随温度的提高和介质中Cl^-含量的增加，此类不锈钢已不具备足够耐蚀性。一些材料在湿法磷酸中选择与介质Cl^-含量的关系见表3-7。

 高铬并含钼的材料（00Cr27Ni31Mo4Cu、00Cr26Ni35Mo3Cu)已在湿法磷酸浓缩蒸发热交换器中获得成功应用，可取代早期使用的易损坏的石墨热交换设备。近期的研究结果表明，高铬铁素体不锈钢和高铬双相不锈钢具有潜在的应用价值。

 湿法磷酸的腐蚀性随矿源不同而有较大区别，选材的主要依据应该是现场挂片的试验结果，因此对一些实际腐蚀试验应予以足够的重视，以使所选用的材料更适用、更经济合理。
