室内采暖管道施工图主要表示一栋建筑物的供暖系统，主要包括平面图、系统图、详图。
1. 平面图的主要内容
室内采暖平面图主要表示管道、附件及散热器在建筑物平面上的位置及相互关系。
a. 查明建筑物内散热器的平面位置、种类、片数及散热器的安装形式、方式。
各种散热器的规格及数量应按以下规定标注：
①. 柱型散热器只标注数量；
②. 圆翼型散热器应标注根数和排数；
③. 光排管散热器应标注管径、长度、排数及型号（A型和B型）。
b. 查明水平干管的布置方式、干管上的阀门、固定支架、补偿器等的平面位置、型号、干管管径。
c. 通过立管编号查明系统立管的数量和平面布置位置。
d. 在热水采暖系统平面图中应查明膨胀水箱、自动排气阀或集气罐的位置、型号、配管管径及布置。对车间蒸汽采暖管道、应查明疏水器的平面位置、规格尺寸、疏水装置组成等。
e. 查明热媒入口及入口地沟情况。当热媒入口无节点详图时，平面图上一般将入口组成的设备如减压阀、疏水器、分水器、分汽缸、除污器、控制阀、温度计、压力表、热量表等表示清楚，并标注管径、热媒来源、流向、热工参数等。如果热媒人口主要配件与国家标准图相同时，平面图则注明规格、标准图号，可按给定标准图号查阅。当热媒人口有节点详图时，平面图则注明节点图的编号以备查阅。
2. 系统图的主要内容
采暖系统图主要表示从热煤人口至出口的采暖管道，散热设备及附件的空间位置和互相之间的关系。
a. 查明管道系统中干管与立管之间及支管与散热器之间的连接方式、阀门安装位置及数量，各管道管径、坡度坡向、水平干管的标高、立管编号、管道的连接方式。
b. 查明散热器的规格型号、类型、安装形式及方式与片数（中片和足片）、标高、散热器进场形式（现场组对或成品）。
c. 查明各种阀件、附件及设备在管道系统中的位置，凡是注有规格型号者，应与平面图和材料明细表进行校对。
d. 查明热煤人口装置中各种阀件、附件、仪表之间相对关系及热媒的来源、流向、坡向、标高、管径等。如有节点详图时，应查明详图编号及内容。
3. 详图的主要内容
采暖施工图的详图包括标准图和节点图两种。标准图是详图的重要组成部分。供水管、回水管与散热器之间的连接形式、详细尺寸和安装要求，均可用标准图表示。因此，对施工技术人员来说，掌握常用的标准图，熟知必要的安装尺寸和管道配件、施工做法，对于组织施工活动，控制施工质量是十分必要的。
采暖管道施工中常用标准图的内容包括：
a. 膨胀水箱、冷凝水箱的制作、配件与安装。
b. 分汽罐、分水器、集水器的构造、制作与安装。
c. 疏水器、减压阀、减压板的组成形式和安装方法。
d. 散热器的连接与安装要求。
e. 采暖系统立管、支管、干管的连接形式。
f. 管道支架、吊架的制作与安装。
g. 集汽罐的制作与安装。
【实例】某器材仓库底层和二层采暖平面图、系统图，如图1-32和图1-33所示。试对这套图样进行识读。
通过识读平面图可以了解建筑物总长30m,总宽为13.2m,水平轴线为①~⑪,竖向轴线为A~F.建筑物出人口有两处，其中一处位于⑩、⑪轴线之间，另一处在C、①轴线之间。每层各有面积不等的约11个房间。
在建筑物的两个入口处，散热器布置在门口墙壁上，其余的散热器全部布置在各房间的窗台下。散热器的片数均注在散热器图例上。
通过查阅系统图得知，本例为双管上分式热水采暖系统，热媒干管管径为DN50,标高为－1.40m,由南向北穿过A轴线外墙进入111号房间，在A~⑪轴线交角处登高，在总立管上安装一控制阀门。总立管登高至二层6.00m,在天棚下沿墙敷设。干管管径依次为DN50、DN40、DN32、DN25、DN20.本例共有8根立管，管径均为DN20.立管为双管式，采用三通和四通与散热器连接。回水干管的起始端在103房间，标高为0.200m,沿墙在底层地面拖地敷设，管道坡度与回水流动方向为同向。回水干管在103房间过门处，返低至地沟绕过大门。干管管径依次为DN20、DN25、DN32、DN40、DN50.干管在111房间返低－1.400m 流至室外管道。
在供水、回水立管上均设有阀门，但①立管上未装，而在散热器的支管上安装阀门。
由图纸得知，干管上设有固定支架，供水干管上设有4个，回水干管上设有3个。管道活动支架通常在施工图上是不显示的，施工人员应按有关规范要求，在现场选定和设置。

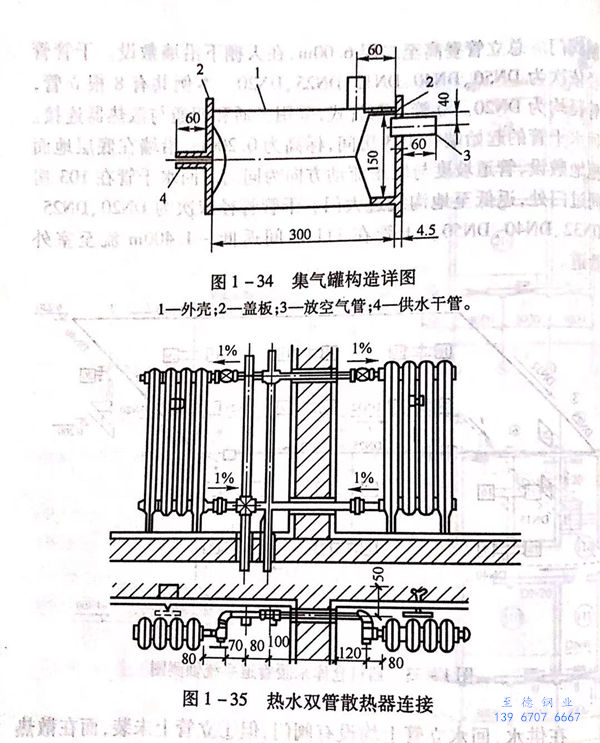

在识读平面图和系统图的同时，需要查阅部分标准图，本例中集气罐的制作与安装，如图1-34所示，散热器与立支管的连接，如图1-35所示。
