当水平管道向上垂直弯曲成为立管敷设时，除在立管上安装支承立管支架外，在弯管处还要用固定托架将立管托住，该托架要承受立管及保温层、立管上装设的阀门附件等重量。

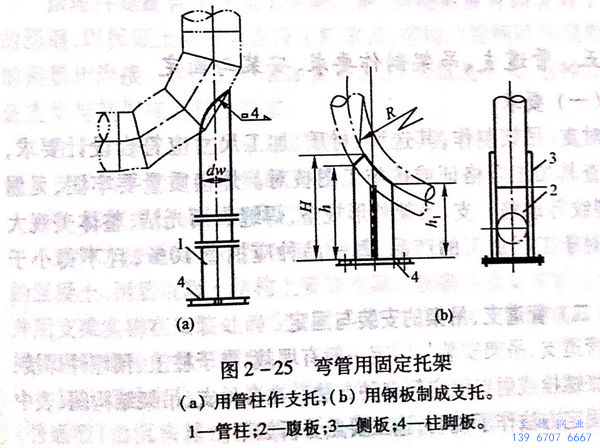

  弯管用固定托架可用管柱（即一段管子）支托，也可用钢板作成工字形支托，其结构形式如图2-25所示。支托焊在柱脚板上，柱脚板可与地脚螺栓固定，或与基础的预埋钢板合而为一。

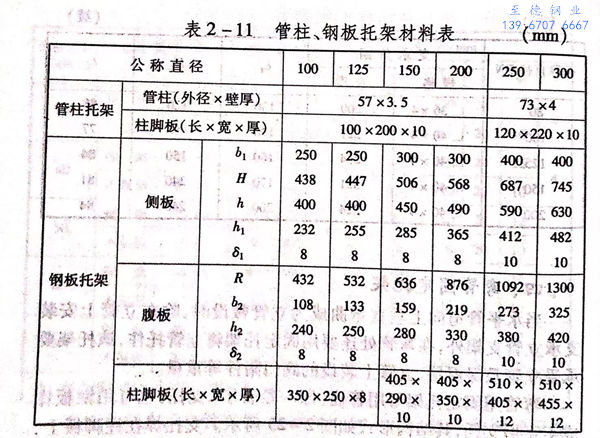

  DN100~300的弯管固定托架材料规格见表2-11.


表 11.jpg


 管道安装得是否安全、牢固、平直、符合坡度要求等，其重要条件是支、吊架设计、制作、安装等各环节是否正确。
