马氏体低温用钢主要是指制造、运输及储存液化气体的机械设备、超导设备、核聚变反应设备等所用的超高强度、超低温材料。这里只涉及常压下液化温度在-103℃以下的常用气体（乙烯：-103℃;天然气：-165℃;氧：-183℃;空气：-190℃;氮：-196℃;氢：-253℃;氯：-269℃)及一些液化温度在-180--80℃之间的碳氢化合物（如甲烷、乙烷）等所用的高合金细晶粒铁素体钢。
作为低温用钢，应具有如下性能：低温下组织稳定，不产生相变，以保持力学性能及物理性较为稳定；有良好的低温韧性：良好的焊接性和加工性能；有时还有其他特殊要求，如无磁性等。
9%Ni钢是低碳马氏体型低温用钢，作为液化天然气（LNG)及液氨用钢，已被世界各国普遍采用，其使用温度可达-196℃。

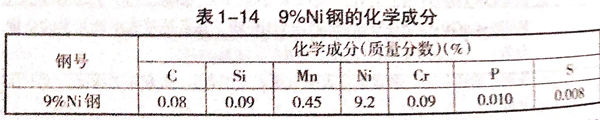

9%Ni钢的化学成分如表1-14所示
钢中镍含量对韧性有很大影响，随着镍含量的提高，脆性转变，温度不断下降，而韧性提高。钢中碳含量增大，其韧性下降，低温转变温度升高，焊接性恶化。钢中硅是重要的脱氧剂，但又容易形成夹杂物而危害韧性。锰可以细化晶粒，又可提高Mn/C比，提高韧性，降低低温转变温度。氧是降低韧性、提高低温转变温度的元素，因此必须控制。磷不仅与氧有类似的作用，即降低韧性，提高脆性转变温度，而且还恶化焊接性，所以必须严格控制。
