低合金耐热钢焊接材料的选配原则是焊缝金属的合金成分与强度性能应基本符合母材标准规定的下限值或应达到产品技术条件规定的最低性能指标。如焊件焊后需经退火、正火或热成形，则应选择合金成分和强度级别较高的焊接材料。为提高焊缝金属的抗裂性，通常焊接材料中的碳含量应低于母材的含碳量。对于一些特殊用途的焊丝和焊条，例如为了免除焊后热处理所采用的焊条，其焊缝金属的碳控制在0.05%以下。AWSA5.5中的E8018-B2L和E9018-B3L就属于这类焊条。


  然而，最近的研究表明，对于1.25Cr-0.5Mo钢和2.25Cr-1Mo钢来说，焊缝金属的最佳碳为0.10%左右。在这种碳含量下，焊缝金属具有最高的冲击韧度和与母材相当的高温蠕变强度。而碳含量过低的铬钼钢焊缝金属，经长时间的焊后热处理会促使铁素体的形成，导致韧性下降。故应谨慎使用碳含量过低的焊丝和焊条。

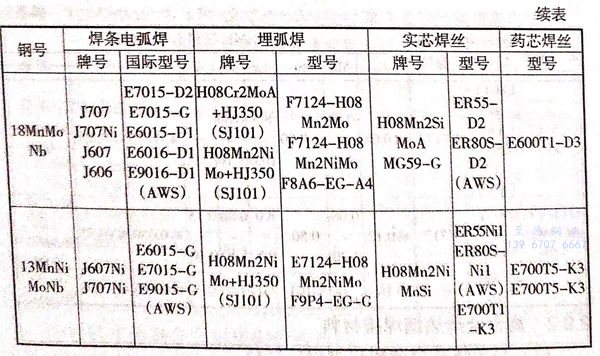

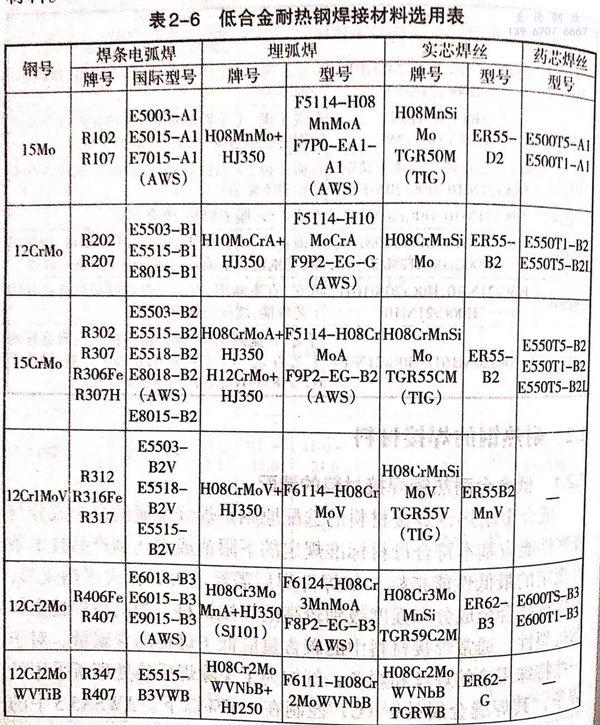

  对于在我国常用的低合金耐热钢可按表2-6选配相应的焊接材料。
