目前，在动力工程、石油化工和其他工业部门应用的低合金耐热钢已有20余种。其中最常用的是Cr-Mo型、Mn-Mo型耐热钢和Cr-Mo基多元合金耐热钢，如俄罗斯钢种12X2MΦCP和我国自行研制的12Cr2MoWVTiB等。


  在普通碳钢中加入各种合金元素，可提高钢的高温强度，其中以钼、钒、钛等元素的作用最为强烈。


  当在钢中再加入其他合金元素，可明显提高钢的组织稳定性，如在钼钢中加入1.0%(质量分数）以上的铬和微量的铌、钨和硼等碳化物形成元素，可进一步提高钢的蠕变强度和钢的组织稳定性。

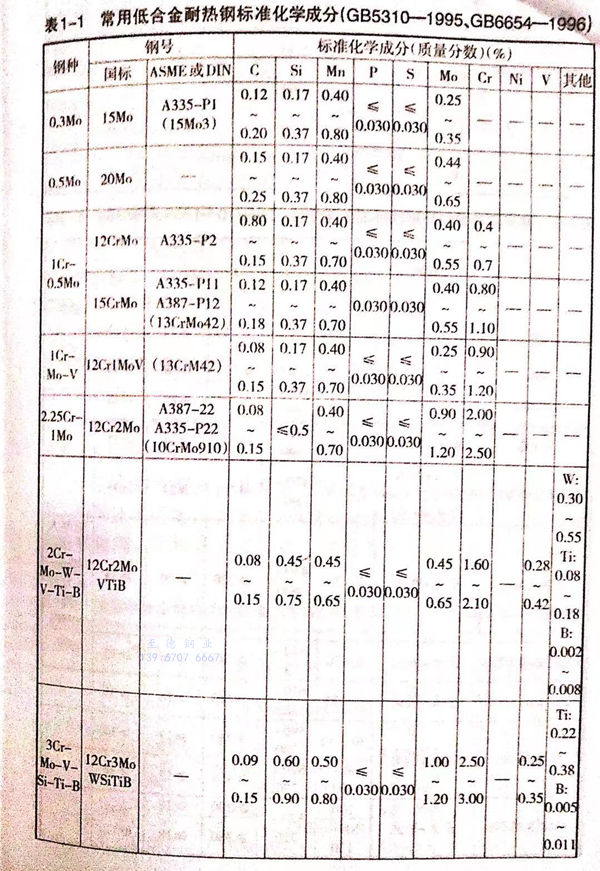

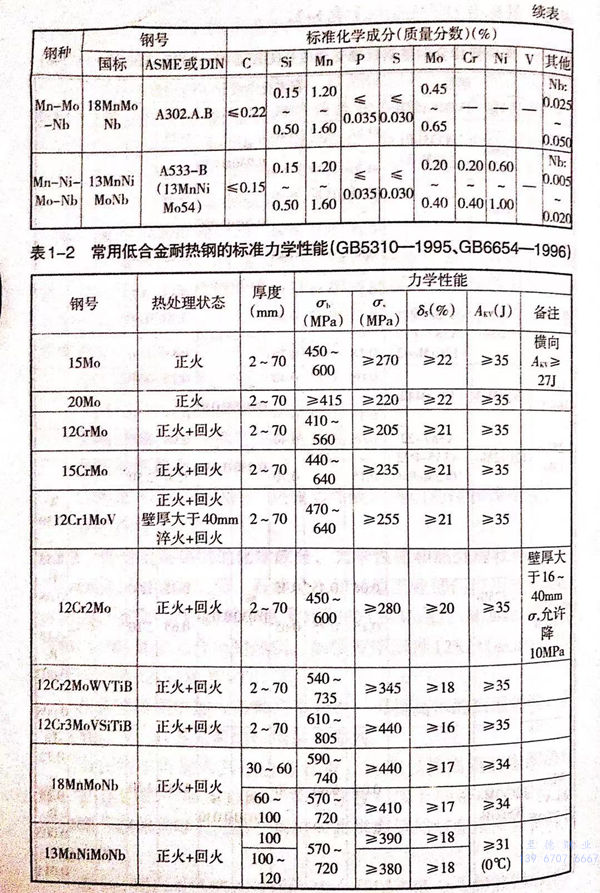

  表1-1列出了已纳入国标的10余种国产低合金耐热钢的化学成分，其标准力学性能列于表1-2。
