1. 耐热钢的冶炼
冶炼耐热钢一般是使用电弧炉或感应炉熔炼。质量要求更高的往往采用真空精炼和炉外精炼工艺。
2. 耐热钢的铸造
某些铸造高合金耐热钢构件，难以进一步加工变形，但是生产铸件不仅比轧材经济合算，而且铸件还有较高的持久强度。所以在耐热钢中，耐热钢铸件占有相当大的比例。铸造方法除采用砂型铸造外，还可用精密铸造工艺以获得表面光滑、尺寸精确的产品。对合成氨和乙烯裂解用的高温炉管往往采用离心铸造的方法。
3. 耐热钢热处理
马氏体耐热钢的热处理使用调质处理，以稳定组织，得到良好的综合力学性能和高温强度。
铁素体钢不能通过热处理强化。为消除因冷塑性变形加工和焊接所导致的内应力，可在650～830℃进行退火处理，退火后快速冷却，以便迅速地经过475℃脆性温度范围。
奥氏体抗氧化不锈钢大多采用高温固溶热处理，以获得良好的冷变形性。奥氏体热强钢则先用高温固溶处理，然后再在高于使用温度60～100℃条件下进行时效处理，使组织稳定化，同时析出第二相，以强化基体。

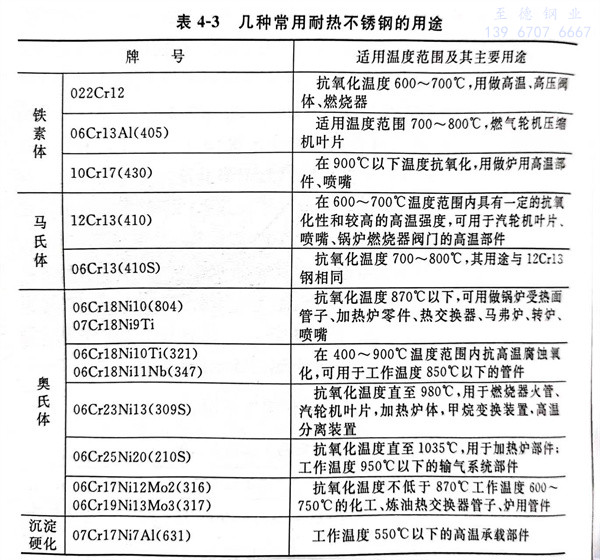

耐热铸钢大多是在铸造态下使用，也有的可根据耐热钢的种类采用相应的热处理工艺进行热处理。耐热不锈钢的用途见表4-3。
