在动力、化工和石油等工业部门经常使用的中合金耐热钢有：5Cr-0.5Mo、7Cr-0.5Mo、9Cr-1MoV、9Cr-1Mo-V-Nb、9Cr-2Mo、9Cr-2Mo-V-Nb和9Cr-Mo-V-Nb等。这类耐热钢的主要合金元素是铬,其使用性能主要决定于铬含量，铬含量越高，耐高温性能和抗高温氧化性能越好。在常规的碳含量下，所有中合金耐热钢的组织均为马氏体组织。为提高铬钢的焊接性，控制过冷奥氏体的转变速度，在降低含碳量的同时，加入钨、钒、钛和铌等合金元素。近年来已研制出多种焊接性尚可的低碳多元中合金耐热钢，例如碳为0.19%的9Cr1MoVNb、9Cr1MoWVNb和9Cr0.5Mo1.8WVNb等钢，其性能填补了低合金珠光体耐热钢和高合金奥氏体耐热钢之间的空白。这些抗氧化性和耐热性良好的中合金耐热钢在高温高压锅炉和炼油高温设备中部分取代了高合金奥氏体耐热钢，取得了较好的经济效果。

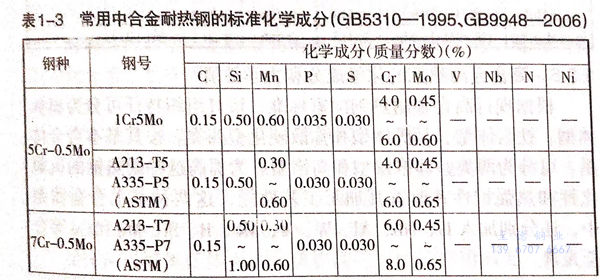

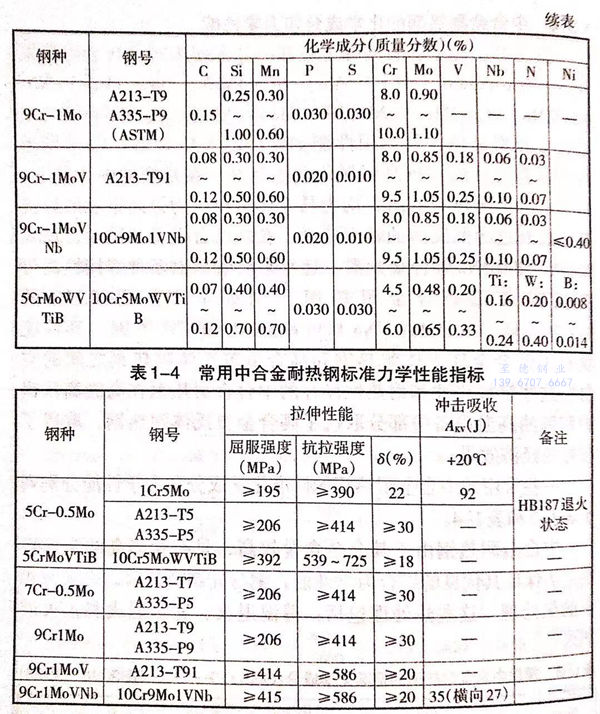

一些常用的中合金耐热钢的标准化学成分和力学性能分别列于表1-3和表1-4。
中合金耐热钢由于其合金含量较高，具有相当高的空淬特性。为保证其优良的综合力学性能，钢材轧制成材后，必须做相应的热处理。这些热处理包括：等温退火、完全退火和正火加回火。
