奥氏体不锈钢的缝焊，其焊接接头的力学性能、焊接质量及焊接条件等，都与点焊一样。选择焊接条件时，因为母材的高强度高，应采用较高的电极压力来抑制产生焊接缺陷。通电时间宜短，通电中电极移动距离要小。通电时间短，电流强度就要加大，电极的消耗就加快。若是断续通电，断电时间应是通电时间的两倍以上。若断电时间或者焊接速度慢，可能因为分流作用，在焊接下一个点时，使前一个焊点再熔化，可能因为对该点已经不受压力而产生缺陷。

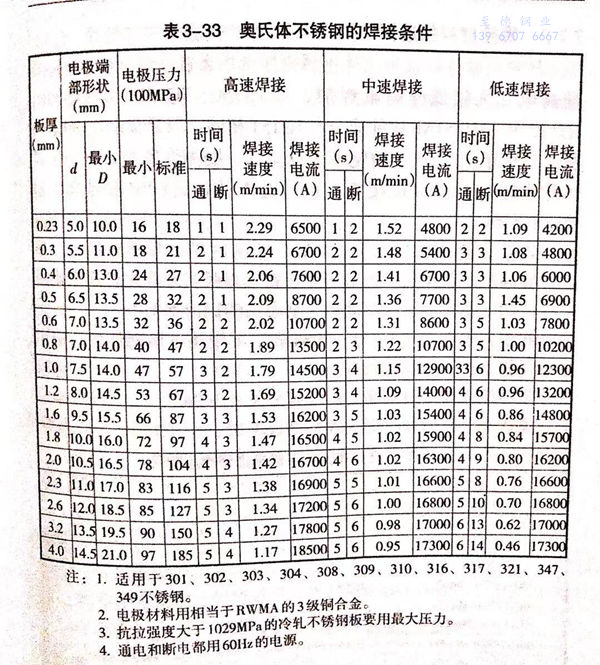

要想得到致密的缝焊接头，除应当选用合适的焊接电流外，还要调整焊接速度及通／断电时间。要使焊点的重复量达到焊点直径的10%~25%。表3-33所示为奥氏体不锈钢的焊接条件。由于不锈钢的热传导不良及电阻率较大，所以，连续通电比断续通电对母材的热影响大，变形也大。电极材料适用RWMA的2级或3级，电极端部要平或者梯形。
