一、对焊环板式松套法兰型式与尺寸

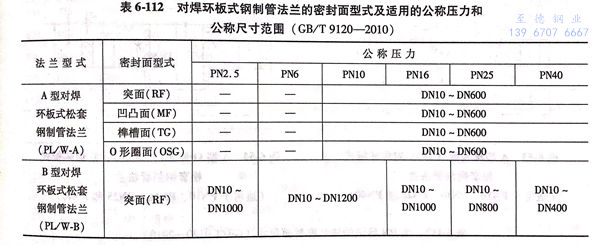

用PN标记的对焊环板式松套钢制管法兰分为A型和B型两种结构型式，其密封面型式及适用的公称压力和公称尺寸范围见表6-112。

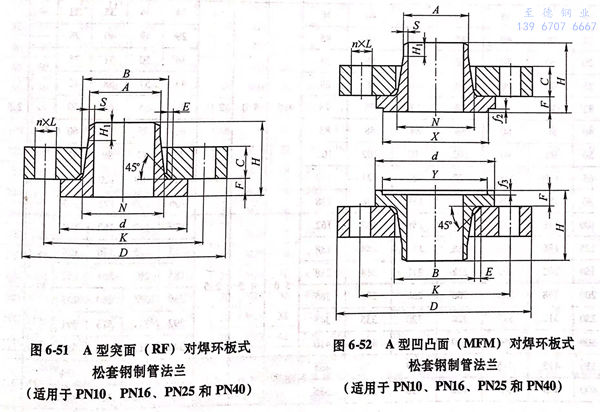

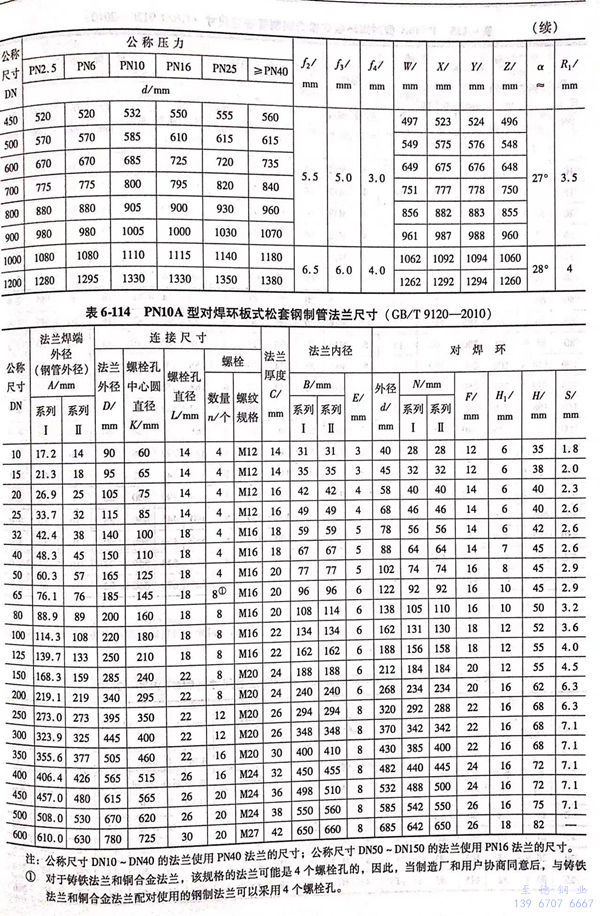

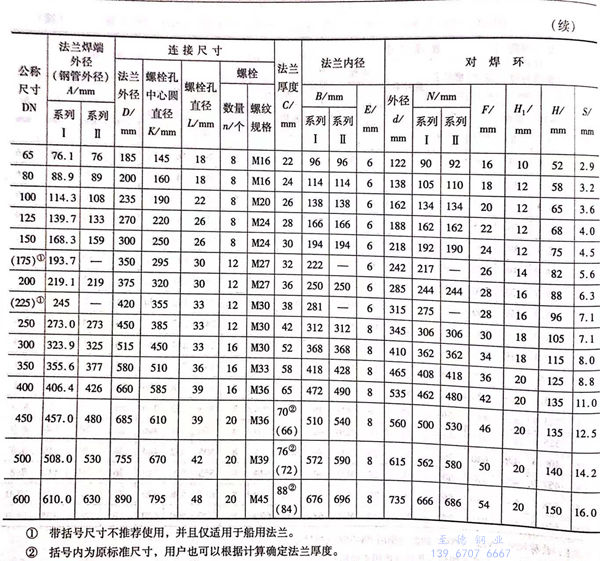

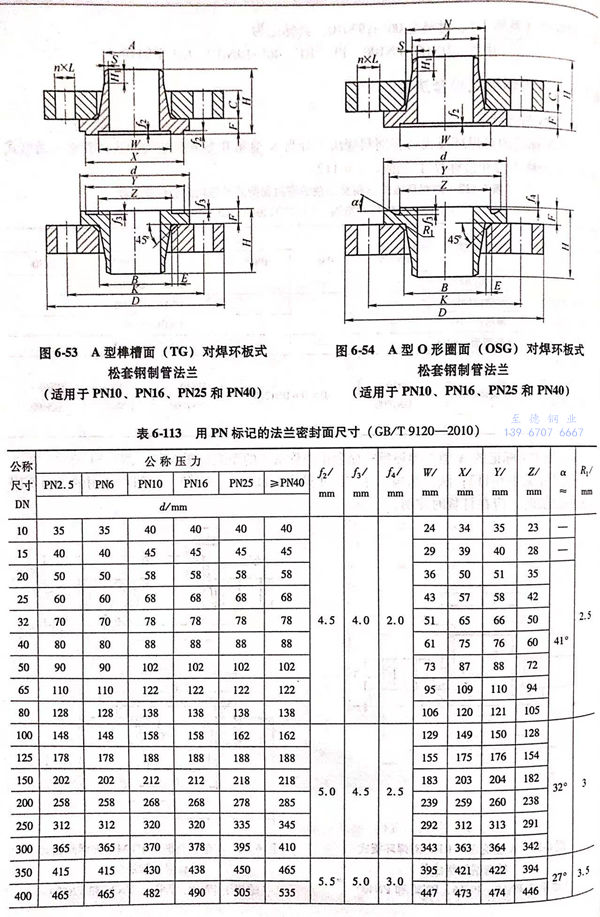

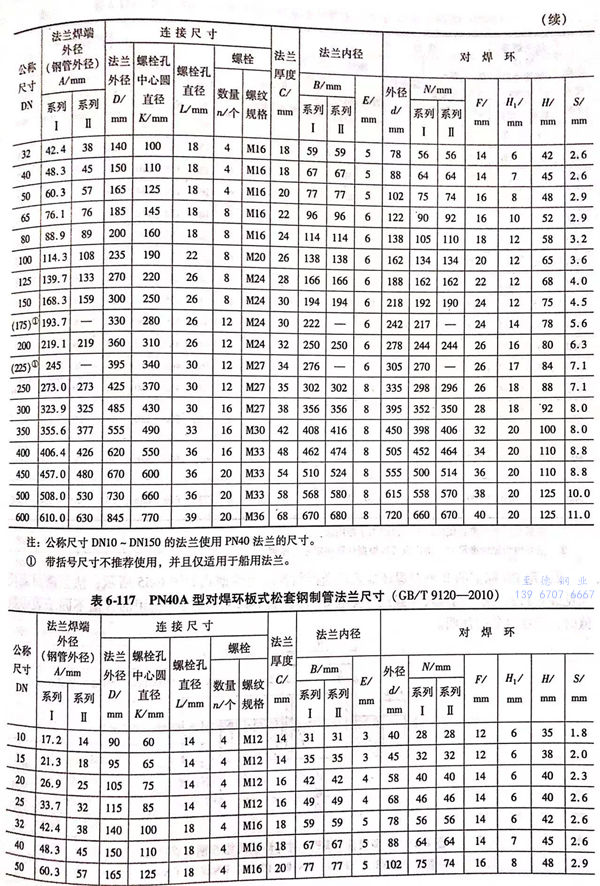

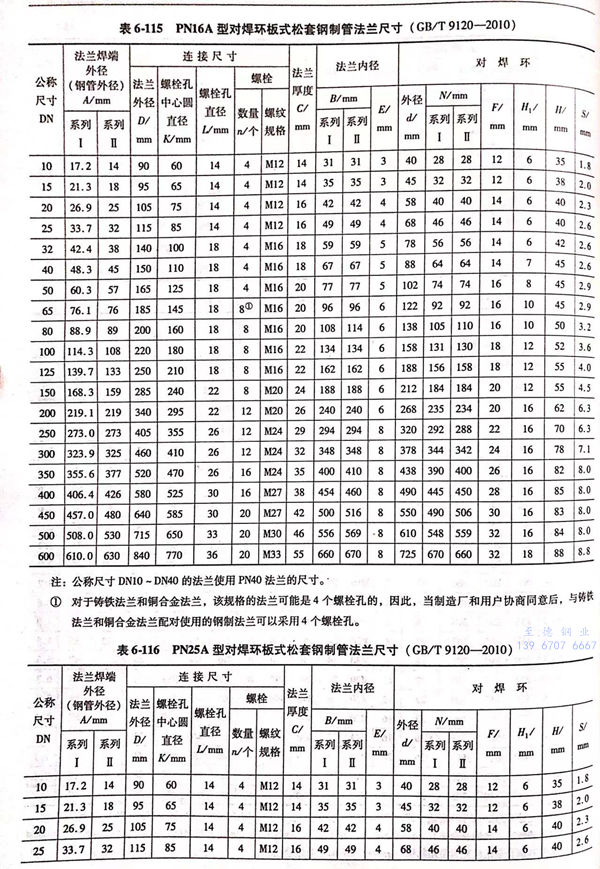

1. 用PN标记的A型对焊环板式松套钢制管法兰的型式如图6-51~图6-54所示；法兰密封面尺寸见表6-113;法兰结构尺寸或尺寸见表6-114~表6-117,当用户选用的S值不同于表中数值时，应在订货时注明。

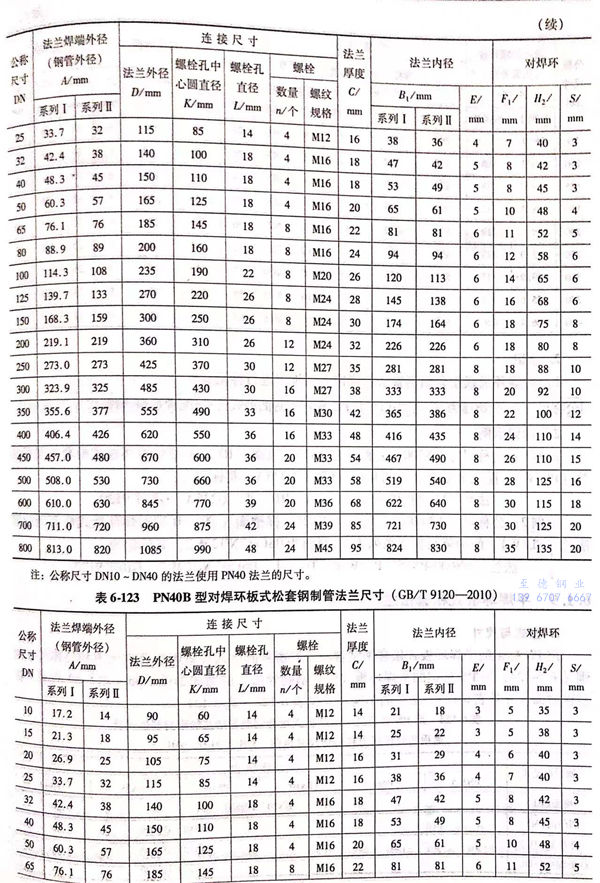

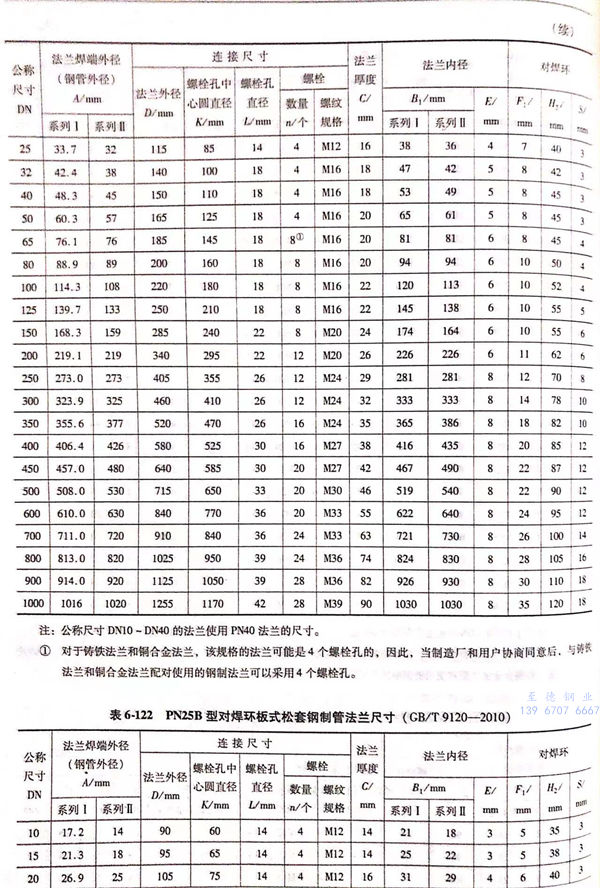

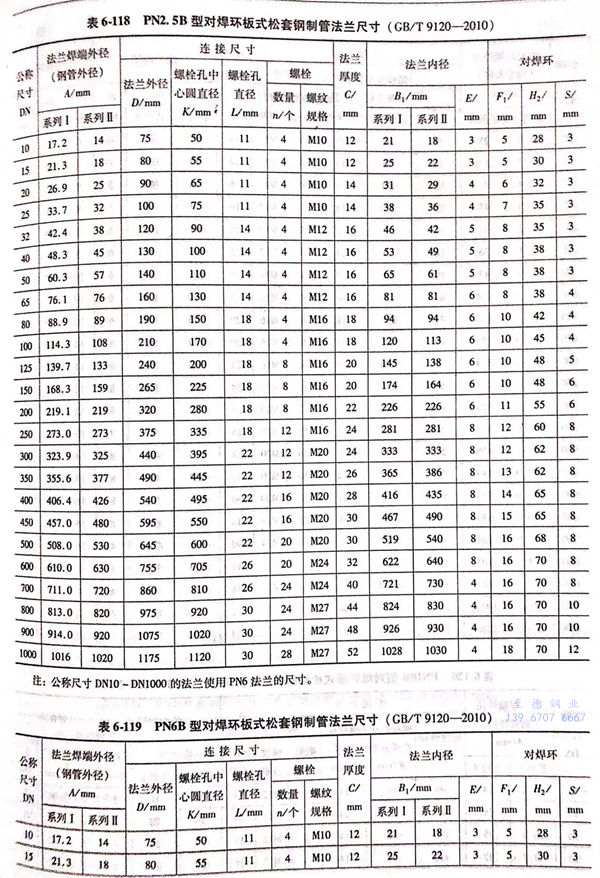

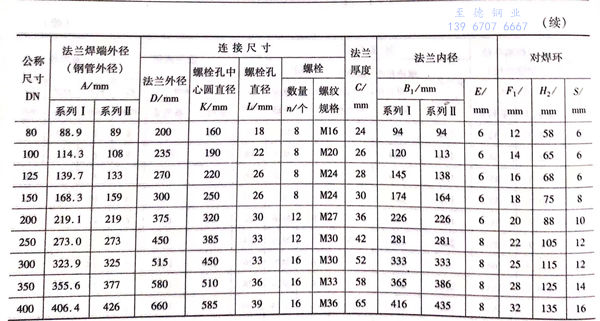

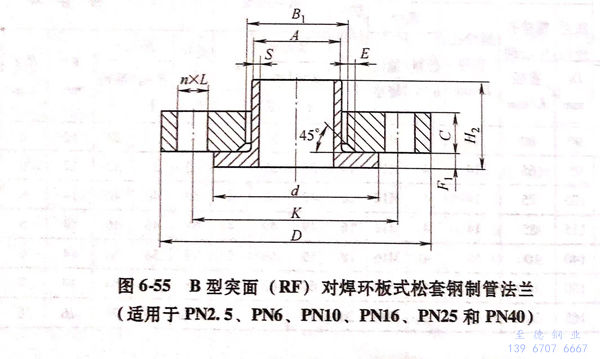

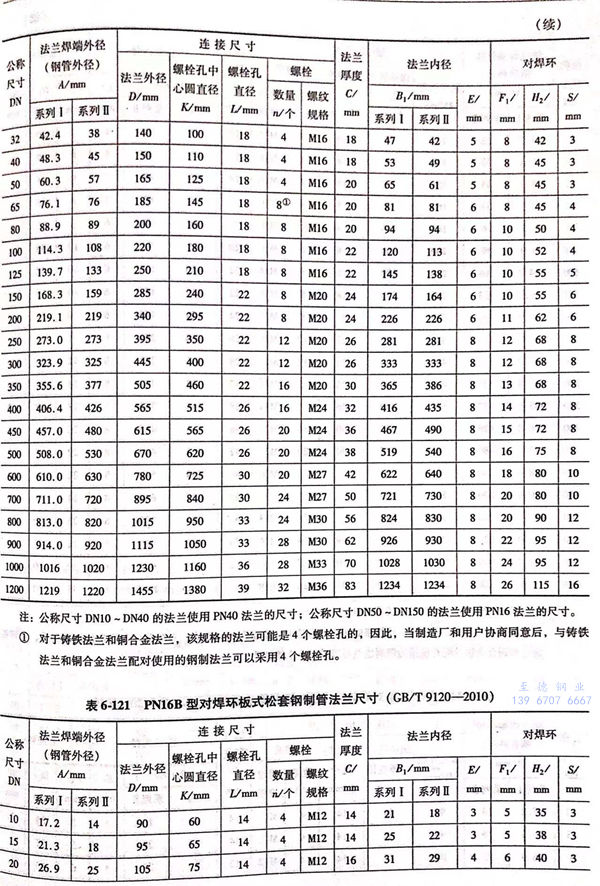

2. 用PN标记的B型对焊环板式松套钢制管法兰的型式如图6-55所示；法兰密封面尺寸见表6-113;法兰结构尺寸或尺寸见表6-118~表6-123,当用户选用的S值不同于表中数值时，应在订货时注明。
二、对焊环板式松套法兰标记
1. 对焊环板式松套钢制管法兰应按下列规定进行标记：
公称尺寸 → 公称压力 → 法兰型式代号（PL/W) → 密封面型式代号 → 配管系列 → 材料代号 → 标准编号
2. 标记示例
示例 1 : 公称尺寸DN300、公称压力PN16、突面（RF)A型对焊环板式松套钢制管法兰（PL/W)、配用米制管（系列Ⅱ)、材料为Q235A,其标记为：法兰 DN300-PN16 PL/W-A RF Ⅱ Q235A GB/T 9120
示例 2 :公称尺寸DN600、公称压力PN25、榫槽面（TG)B型对焊环板式松套钢制管法兰（PL/W)、配用英制管（系列Ⅰ)、材料为06Cr17Ni12Mo,其标记为：法兰 DN600-PN25 PL/W-B TG Ⅰ 06Cr17Ni12Mo2 GB/T 9120
