一、对焊环带颈松套法兰型式与尺寸

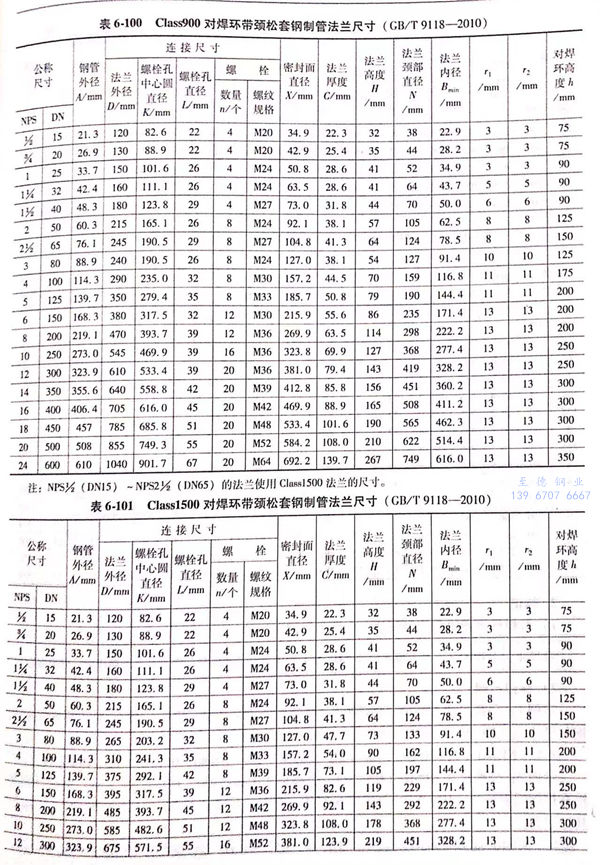

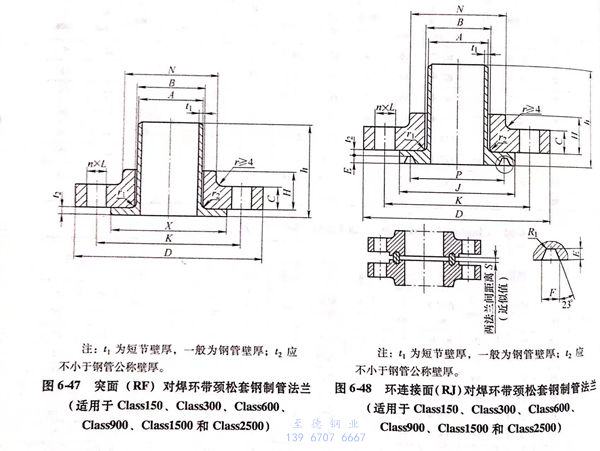

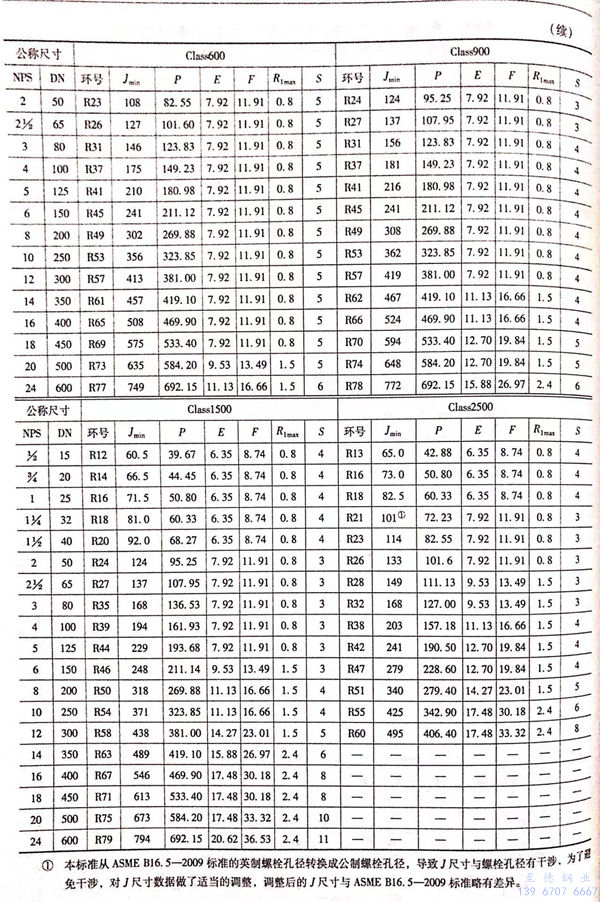

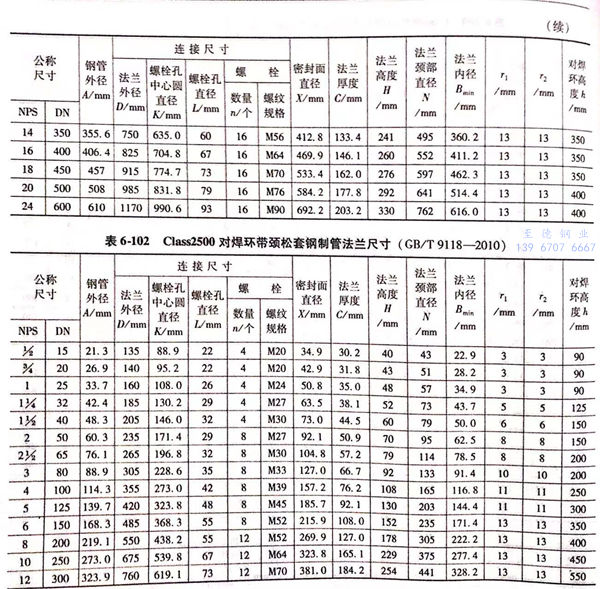

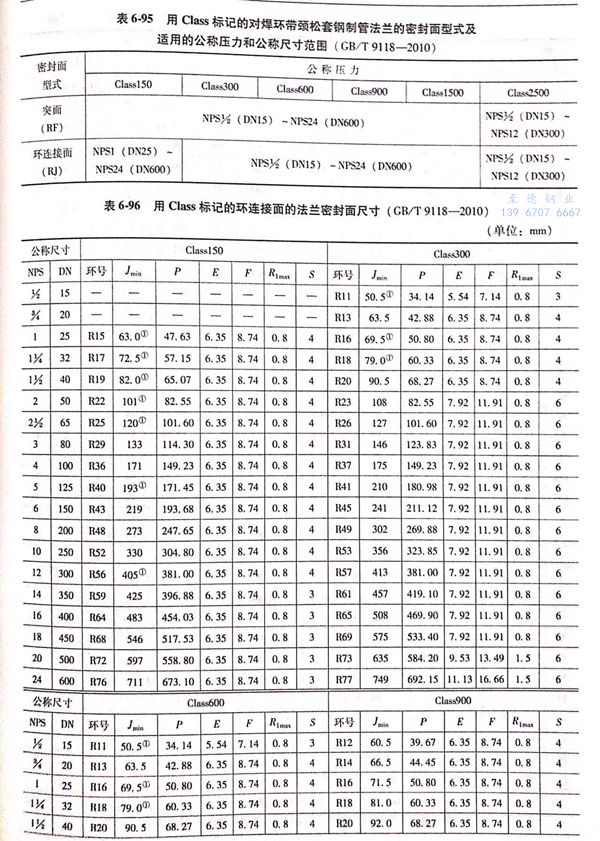

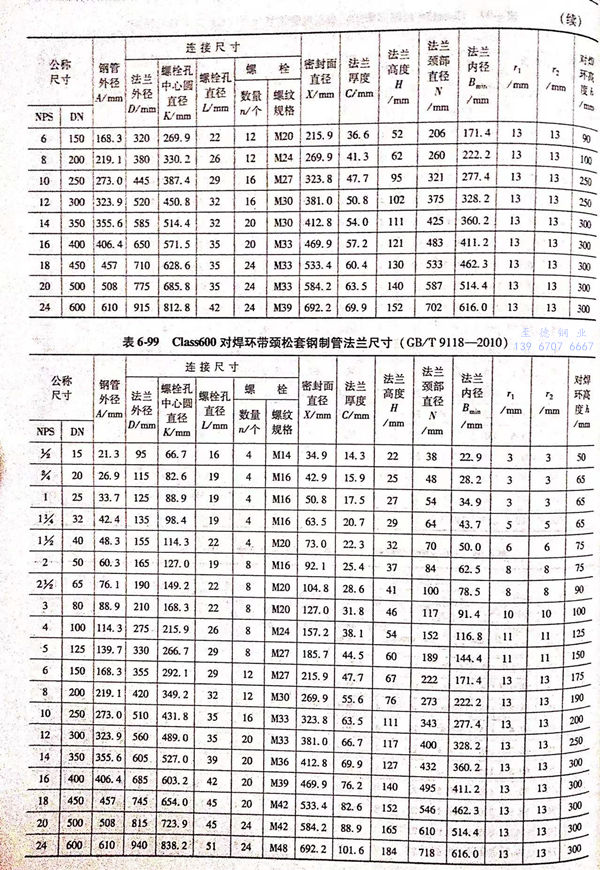

  用Class标记的对焊环带颈松套钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围见表6-95;用Class标记的对焊环带颈松套钢制管法兰的型式如图6-47、图6-48所示，法兰密封面尺寸见表6-96,法兰结构尺寸或尺寸见表6-97~表6-102。






二、对焊环带颈松套法兰标记


1. 对焊环带颈松套钢制管法兰应按下列规定进行标记：


   公称尺寸 → 公称压力 → 兰型式代号（HL/W) → 密封面型式代号 → 管表号 → 材料代号 → 标准编号


2. 标记示例


  示例 1 : 公称尺寸NPS20(DN500)、公称压力Class150、突面（RF)对焊环带颈松套钢制管法兰（HL/W)、管表号Sch40、材料为 06Cr19Ni10, 其标记为：法兰 NPS20(或DN500)-Class150 HL/W RF Sch40 06Cr19Ni10 GB/T 9118


  示例 2 : 公称尺寸NPS10(DN250)、公称压力Class2500、环连接面（RJ) 对焊环带颈松套焊钢制管法兰（HL/W)、管表号Sch160、材料：松套法兰20、对焊环 06Cr17Ni12Mo2 ,其标记为：法兰 NPS10(或DN250)-Class2500 HL/W RJ Sch160 20/06Cr17Ni12Mo2 GB/T 9118
