翻边环板式松套法兰型式尺寸与标记方法

一、翻边环板式松套法兰型式与尺寸

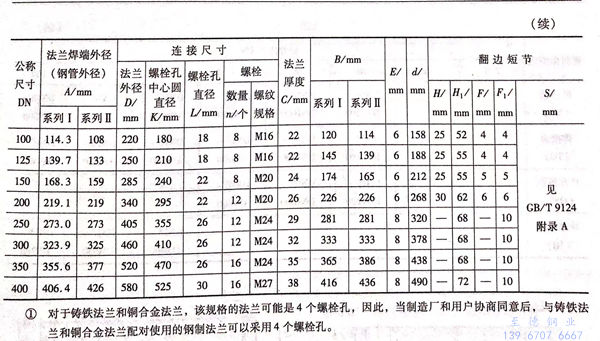

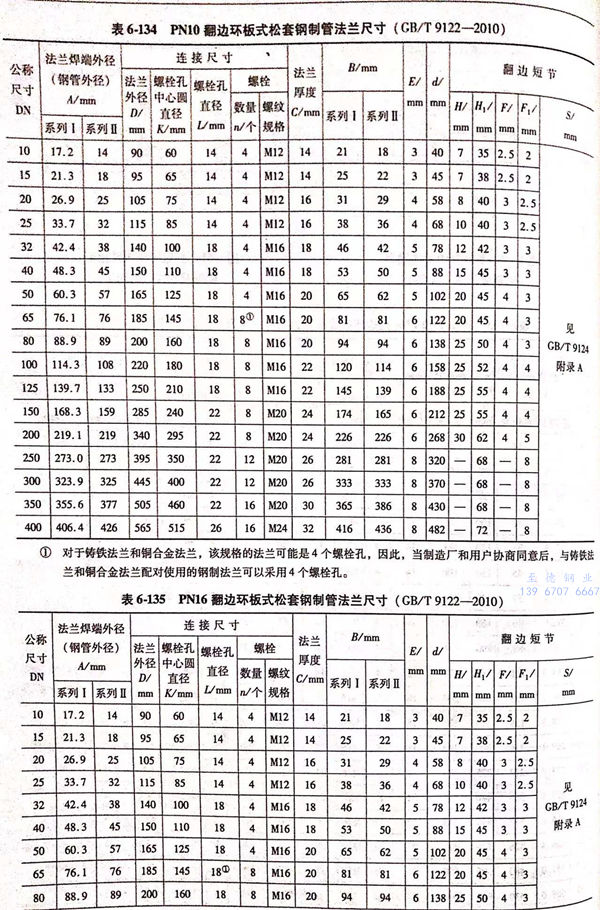

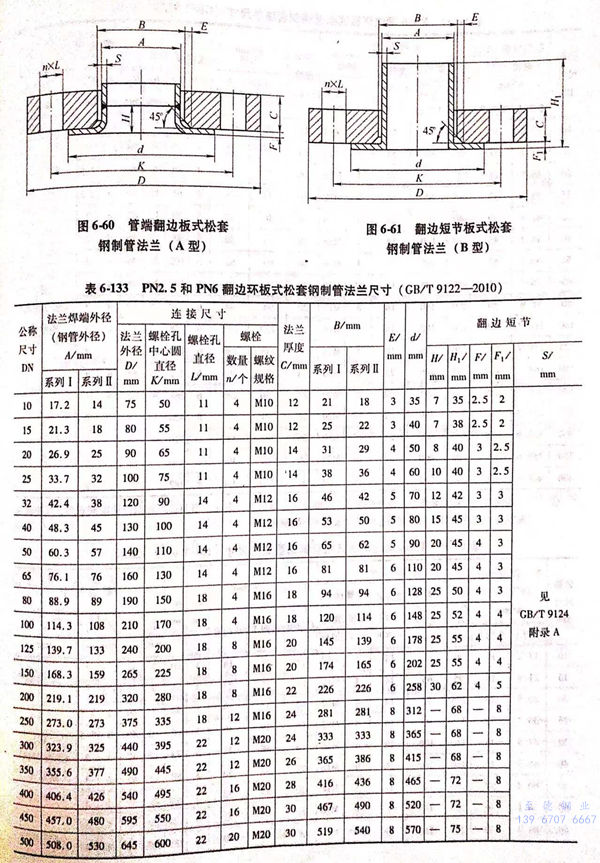

  翻边环板式松套法兰包括用PN标记的管端翻边板式松套钢制管法兰（A型）和翻边短节板式松套钢制管法兰（B型）两类，其密封面型式及适用的公称压力和公称尺寸范围见表6-132;用PN标记的翻边环板式松套钢制管法兰的型式如图6-60~图6-61所示，法兰结构尺寸或尺寸见表6-133~表6-135。

二、翻边环板式松套法兰标记

1. 翻边环板式松套钢制管法兰应按下的规定进行标记：

  公称尺寸 → 公称压力法兰型式代号（PL/P) → 密封面型式代号 → 配管系列 → 材料代号 → 标准编号

2. 标记示例

  示例1 : 公称尺寸DN150、公称压力PN10、A型管端翻边板式松套钢制管法兰（PL/P-A)、配用米制管（系列Ⅱ)、法兰材料为Q235A,其标记为：法兰 DN150-PN10 PL/P-A RF Ⅱ Q235A GB/T 9122

  示例2 : 公称尺寸DN100、公称压力PN6、B型翻边短节板式松套钢制管法兰、配用英制管（系列Ⅰ)、法兰材料为Q235A,翻边短节材料为 06Cr19Ni10 ,其标记为：法兰 DN100-PN6  PL/P-B  RF  Q235A/06Cr19Ni10  GB/T 9122
