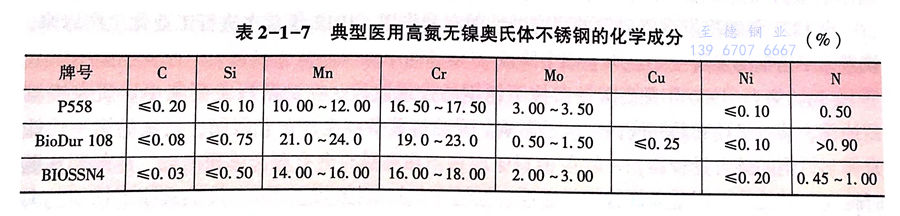

目前，铬镍钼系的022Cr17Ni12Mo2和022Cr19Ni13Mo3型奥氏体不锈钢被大量应用于临床医用。然而，大量临床试验证明，镍离子在生物体内的富集会导致细胞破坏和炎症反应。因此，医用高氮无镍奥氏体不锈钢的开发成为了必然趋势。与传统医用不锈钢材料相比，由于氮含量较高（＞0.4％），高氮医用无镍奥氏体不锈钢具有更加有利的强韧性和耐蚀耐磨性，而且可避免致敏因子镍对人体造成的炎症反应。国内外已开发出了多种牌号的高氮无镍奥氏体不锈钢，如P558、BioDur108和BIOSSN4合金等。其中，BIONFSSN4是由中国科学院金属研究所研究开发的，该不锈钢是在现有医用奥氏体不锈钢Fe-18Cr-14Ni-3Mo的化学成分基础上，采用氮元素（0.6％以上）和锰元素（从小于2％提高到15％）共同替代具有潜在毒副作用的镍元素（从14％降到小于0.1％，属原材料带入）的成分设计思想，开发出的Fe-17Cr-15Mn-3Mo-N型医用高氮无镍奥氏体不锈钢。典型医用高氮无镍奥氏体不锈钢的牌号和成分见表2-1-7。部分无镍奥氏体不锈钢作为人体友好材料还用于制作与人体接触的饰件、手表、首饰、医疗器械、人体支架等，以满足镍过敏人群的需求。
至德钢业，我们根据您的实际需求，给出参考建议，为您提供高性价比的不锈钢管道及配件。
