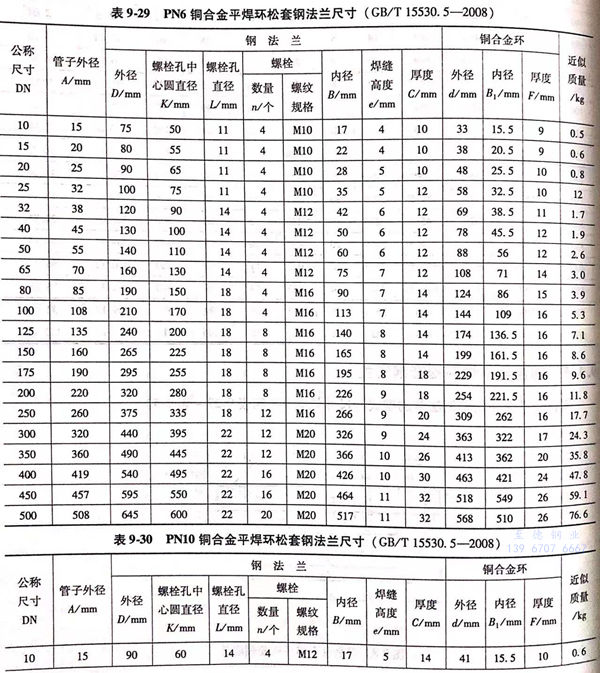

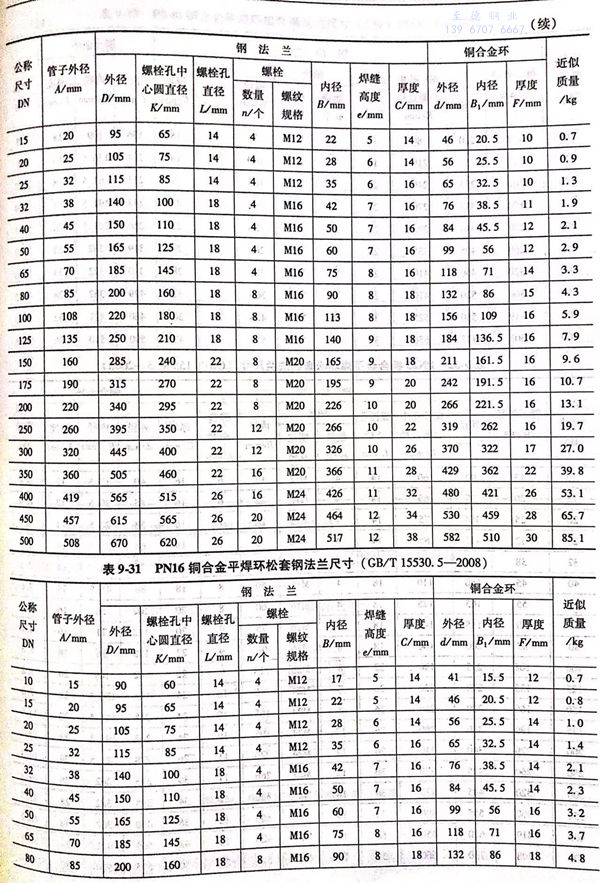

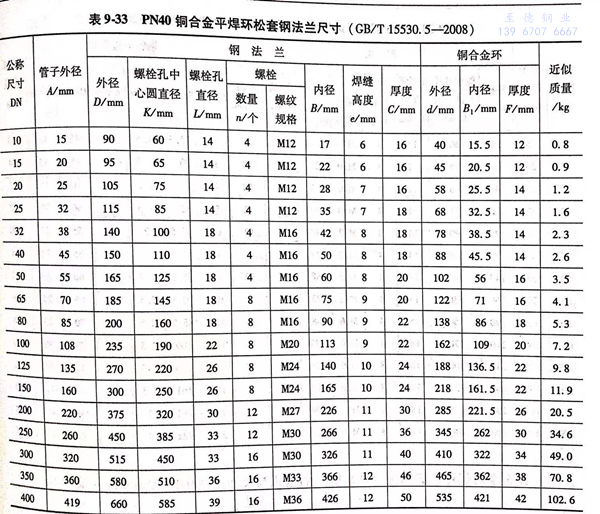

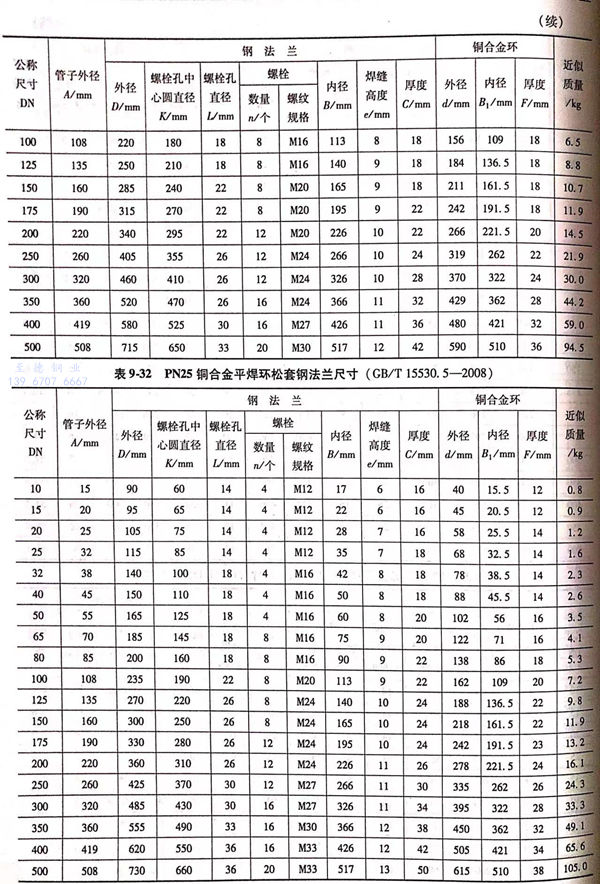

铜合金平焊环松套钢法兰的型式与尺寸见图 9-8 和 表表 9-29~表 9-33。






1. 通用法兰的标记示例：


  公称尺寸为DN300,公称压力为PN25的铜合金平焊环松套钢法兰标记为：法兰  GB/T 15530.5-2008 DN 300-PN 25


2. 船用法兰的标记示例：


  公称压力为PN6,公称尺寸为DN50的铜合金平焊环松套钢法兰标记为： 法兰  GB/T 15530.5-2008  6050


  公称压力为PN25,公称尺寸为DN300的铜合金平焊环松套钢法兰标记为：法兰  GB/T 15530.5-2008  25300
