金属齿形垫片也是一种实体金属垫片，垫片的剖切面呈锯齿形，齿距t=1.5~2mm,齿高h=0.65~0.85mm,齿顶宽度c=0.2~0.3mm.在密封面上车削若干个同心圆，其齿数为7~16,视垫片的规格大小而定。金属齿形垫片的结构型式有基本型、带外环型、带内环型及带内外环型四种，比较常见的结构为基本型。由于金属齿形垫片密封表面接触区的V型肋形成许多具有压差的空间线接触，所以密封可靠，使用周期长。和一般金属垫片相比，这种垫片需要的压紧力较小。金属齿形垫片的缺点是，在每次更换垫片时，都要对两法兰密封面进行加工，因而费时费力。另外，垫片使用后容易在法兰密封面上留下压痕，故一般用于较少拆卸的部位。金属齿形垫片适用的公称压力为1.6~25.0MPa.
一、金属齿形垫片型式、尺寸与公差
1. 型式与尺寸

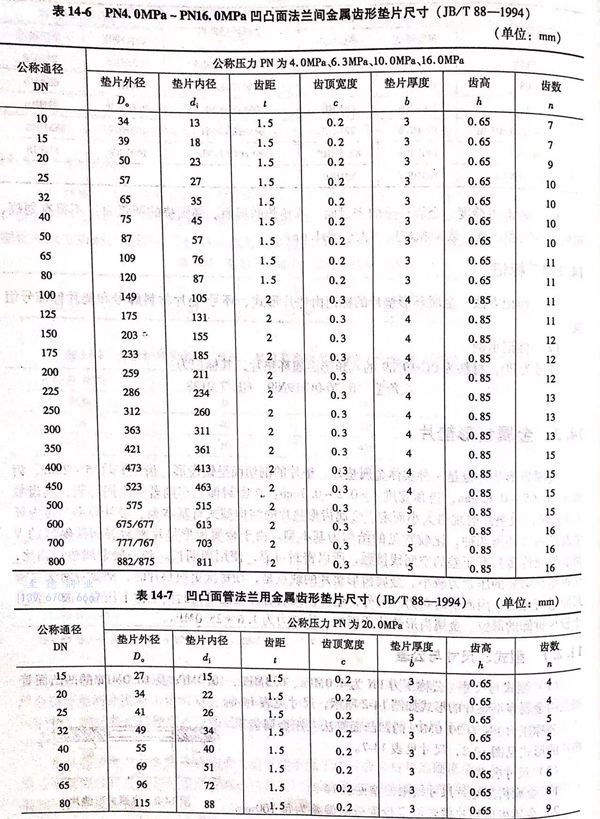

公称压力PN为4.0MPa、6.3MPa、10.0MPa及16.0MPa的凹凸面管法兰用金属齿形垫片的形式如图14-2所示，尺寸见表14-6。

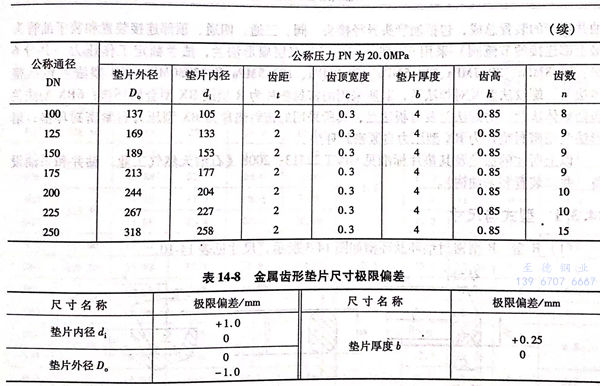

公称压力PN为20.0MPa的凹凸面管法兰用金属齿形垫片的形式见图14-2,尺寸见表14-7。
2. 尺寸公差
a. 金属齿形垫片尺寸极限偏差见表14-8.
b. 金属齿形垫片两端面平行度极限偏差为每100mm直径长度不大于0.1mm。
二、金属齿形垫片技术要求
1. 材料

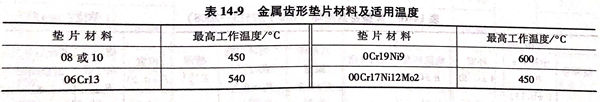

金属齿形垫片材料及适用的温度范围见表14-9,材料的其他技术要求应符合相应标准的规定。
2. 表面粗糙度
金属齿形垫片齿顶平面的表面粗糙度不大于Ra1.6μm.
三、金属齿形垫片标记
1. 标记方法
金属齿形垫片标记由公称通径、公称压力、材料及标准编号等部分组成。
2. 标记示例
公称通径100mm、公称压力6.3MPa、材料为0Cr19Ni9的凹凸面管法兰用金属齿形垫片的标记为： 齿形垫 100-63 0Cr19Ni9 JB/T 88-1994
