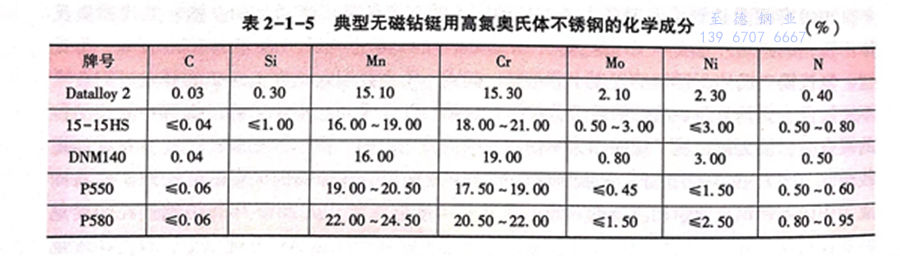

油气开采用无磁钻铤用奥氏体不锈钢，大量使用锰、氮代镍奥氏体不锈钢。此类材料的共同特点是采用锰、氮代镍技术，既保证材料的完全奥氏体组织，节约镍资源，又充分发挥氮对强度的贡献，采用温锻变形等热加工工艺，实现钻铤强度在1000兆帕级别以上。根据使用性能的要求，适当增加镍、钼含量，进一步提高耐蚀性、疲劳性能和组织稳定性。因其具有高强度、无磁、耐腐蚀性能，而广泛用于油气开采的定向钻采技术。目前，高端无磁钻铤大量应用于苛刻环境下的油气开采，特别是深海油气钻采。这些环境要求无磁钻铤除了具备无磁、高强度、高耐蚀性能之外，还要求部件具有较高的疲劳寿命和耐应力腐蚀性能，以满足用户因作业困难而希望设备长期安全运行的需要。目前，国外钻铤制造商已开发出如Datalloy 2、15-15HS 和P550等氮含量达到0.5％以上的无磁钻铤产品。我国目前的无磁钻铤用钢制造企业有中原特钢、宝武特冶、攀长钢等，其代表牌号有1813N、2014N及N1310等。典型无磁钻铤用高氮奥氏体不锈钢的牌号和成分见表2-1-5。
至德钢业，我们根据您的实际需求，给出参考建议，为您提供高性价比的不锈钢管道及配件。
