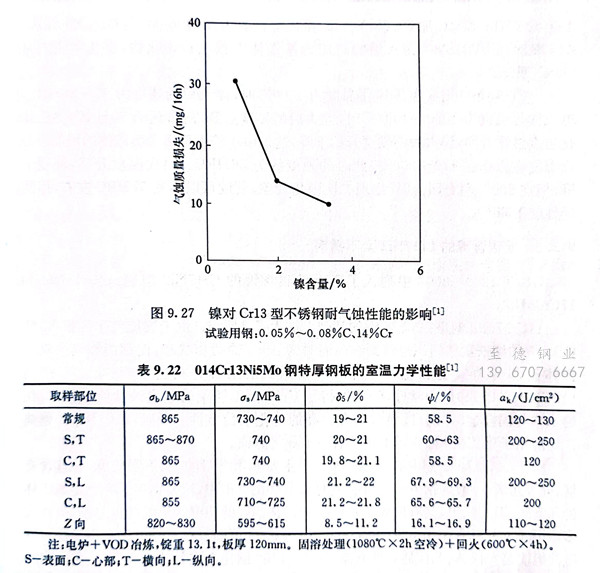

014Cr13Ni5Mo钢是一种超低碳马氏体不锈钢，具有良好的强度、韧性、可焊性及耐磨性能。钢中加入了3.5％～5.5％Ni，可以明显改善Cr13型马氏体不锈钢的耐气蚀性能。图9.27为镍对Cr13型不锈钢耐气蚀性能的影响，可以看出，镍的加入提高了钢在流动的含泥沙水中的耐磨蚀性能。该钢在自来水中也具有良好的疲劳性能。表9.22为该钢的室温力学性能。
014Cr13Ni5Mo钢通过适当的热处理可具有低碳板条状马氏体与逆转变奥氏体的复相组织，从而既具有高的强度水平，又具有良好的韧性和可焊性，适用于厚截面尺寸且要求良好可焊性的使用条件，如大型水电站转轮和转轮下环等。该钢在含泥沙水中的磨蚀性能优于奥氏体不锈钢和一般马氏体不锈钢。
014Cr13Ni5Mo钢具有良好的热加工和热弯成形性能，其热加工的加热温度可参照18Cr-8Ni奥氏体不锈钢，特厚板的热弯成形宜在700～1000℃进行。该钢具有良好的焊接性能，其热影响区仍具有良好的综合性能。
