022Cr18Ti 不锈钢的耐蚀性优于10Cr17钢，钢中单独加入钛或铌，焊接性和冷成形性有所改善，抗晶间腐蚀性较好，其塑性、韧性也有所改善。该钢存在475℃脆性问题，其使用温度应低于300℃。


  022Cr18Ti 不锈钢的开始热加工温度为1050～1150℃，终止温度为705～790℃，空冷。该钢热轧带在罩式炉内退火，退火温度为825～875℃，时间不小于8h；冷轧带在连续退火炉中退火，温度控制在850～860℃，退火后的力学性能见表9.28。

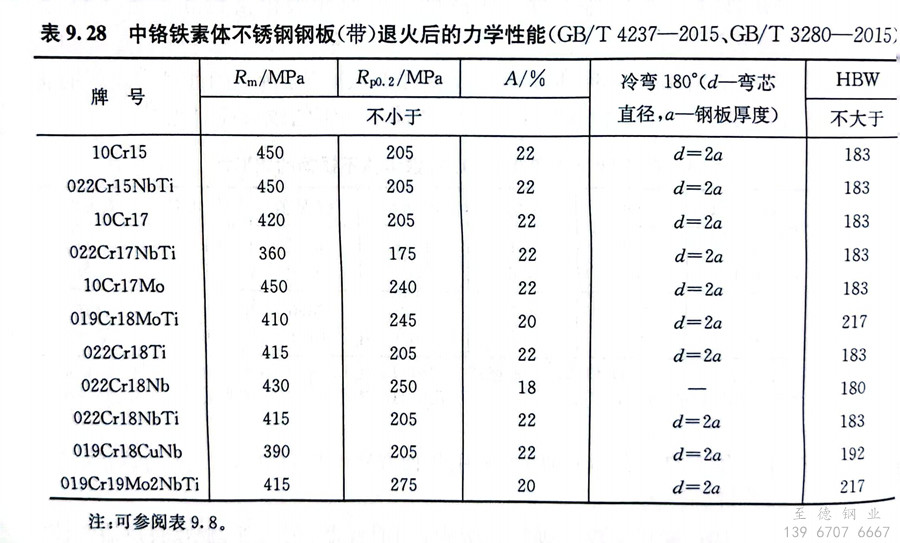

表 28.jpg


  022Cr18Ti 不锈钢适于制造生产硝酸、氨酸等要求耐氧化酸的容器和管道设备，可以部分代替18Cr-8Ni奥氏体不锈钢，也可用于建筑内外装饰、车辆部件、厨房用具、餐具等。
