019Cr18CuNb 钢是一种超纯中铬铁素体不锈钢，由于添加了Nb、Cu，其耐蚀性能相当于06Cr19Ni10（0Cr18Ni9）钢，同时冷成形性能也显著提高，Nb的加人既起到稳定化作用，又改善了钢的高温性能，如抗氧化性能和高温强度，其抗氧化温度可达950℃，可满足汽车排气系统歧管的需求。该钢还用于建筑的外装饰部件、家电等。

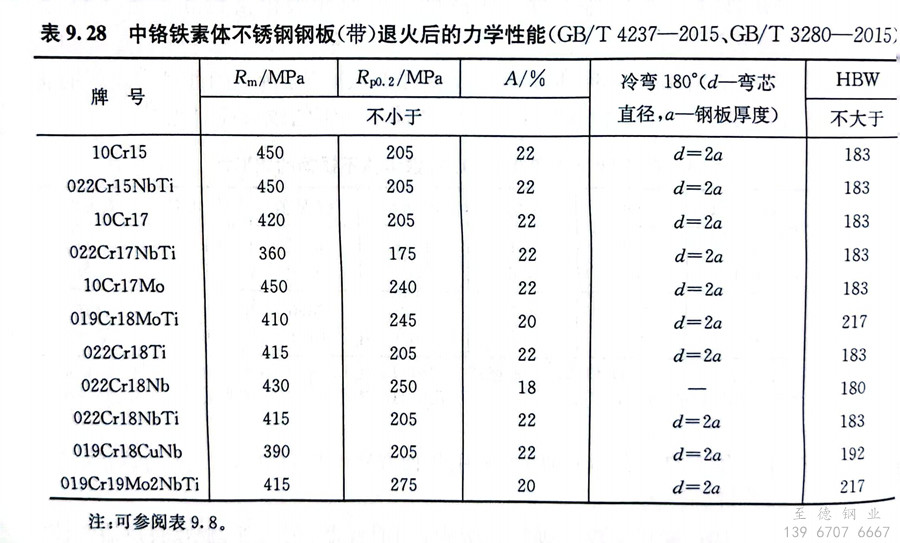

019Cr18MoTi 钢是一种超低碳铁素体不锈钢，钢中允许少量氮存在，适当加入钛、铌和锆，使钢的加工性和焊接性有所改善。由于铬、钼的复合作用，对弱还原性酸（醋酸、果酸等）的耐全面腐蚀能力较022Cr18Ti钢为优。该钢的开始热加工温度为1100～1140℃，终止温度为710～790℃，空冷，退火温度为780～850℃，空冷或缓冷，退火后的力学性能见表9.28。
019Cr18MoTi 钢可用于制造与有机酸相接触的设备及人造纤维、造纸、食品工业用的耐蚀设备，还可用于建筑内外装饰、车辆部件、厨房用具、餐具等。该钢不适合在氧化酸（如硝酸）中使用。
019Cr19Mo2NbTi 钢是一种超低碳铁素体不锈钢，由于加入了1.75％～2.50％Mo，耐蚀性得到提高，耐应力腐蚀性好。该钢的热加工工艺为始锻温度1100～1140℃，终锻温度705～790℃，空冷，退火温度为800～1050℃，快冷，退火后的力学性能见表9.28。
019Cr19Mo2NbTi 钢用于制造汽车排气系统、储水槽、太阳能热水器、换热器、食品机械、印染机械和耐应力腐蚀设备。
