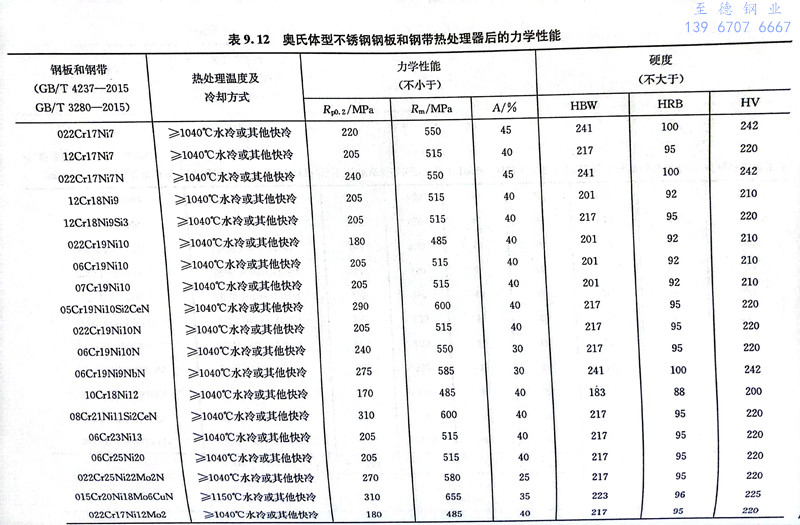

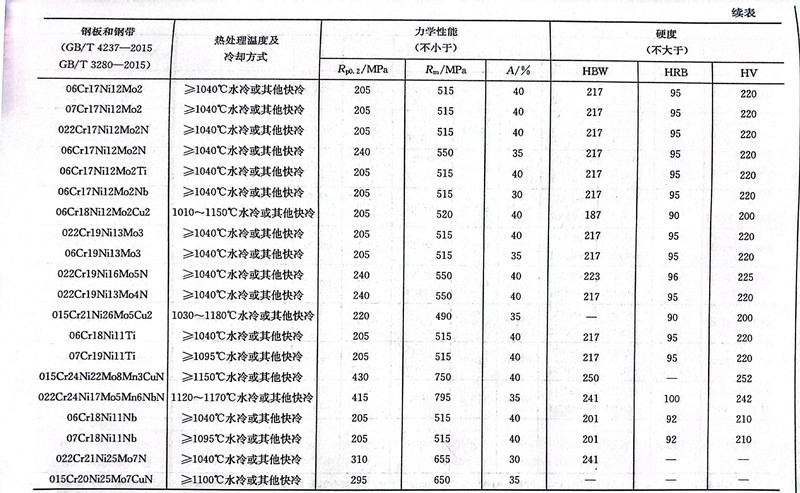

（06Cr17Ni12Mo2N）316N不锈钢、（022Cr17Ni12Mo2N）316LN不锈钢分别是在06Cr17Ni12Mo2和022Cr17Ni12Mo2钢的基础上加氮而开发的，钢中加入氮可提高强度又不降低塑性，可使所用材料的厚度减薄，减轻部件重量。这两种钢保留了原来各相应不含氮钢的耐蚀性特点，并进一步改善了在某些方面的耐蚀性，特别是耐点蚀性、耐缝隙腐蚀和耐晶间腐蚀性能，可应用在各相应不含氮钢的应用场合。这两种钢经固溶处理后的力学性能见表9.12，氮的加入可提高强度和加工硬化能力。
（06Cr17Ni12Mo2N）316N不锈钢、（022Cr17Ni12Mo2N）316LN不锈钢的热加工性能良好，只是热变形抗力稍大。各种冷加工也容易进行，除变形抗力稍大外，冷加工性能与不含氮钢基本相同，焊接性能与相应的不含氮钢一样良好，022Cr17Ni12Mo2N钢焊后不需进行热处理。对于在强腐蚀环境下使用的焊接件，不推荐采用06Cr17Ni12Mo2N钢。
至德钢业，我们根据您的实际需求，给出参考建议，为您提供高性价比的不锈钢管道及配件。
