022Cr19Ni5Mo3Si2N 双相钢系引自瑞典的3RE60＋N。3RE60是20世纪60年代初瑞典开发的牌号，是最早应用的Cr18型双相不锈钢，钢的氮含量不大于0.06％。为了调整相比例和提高耐孔蚀性能，氮含量增加至0.12％，牌号为3RE60+N。

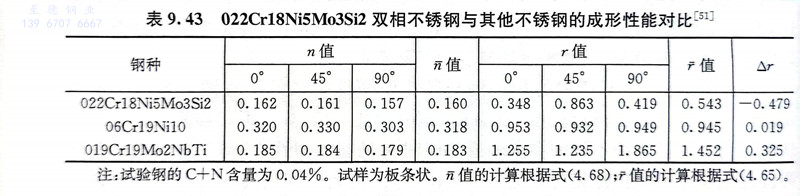

该钢的热塑性较好，热加工范围较宽，在900～1200℃均能变形，其冷成形性和冷加工性较奥氏体钢差，与超低碳的铁素体钢相近，其r值、n值、Δr可参考表9.43。
该钢的正常固溶温度为980～1050℃，可获得适宜的相比例和良好的综合力学性能，消除应力和软化处理亦可选用此工艺。该钢在300～950℃加热，有σ、x等脆性相的析出，降低钢的韧性和耐腐蚀性。该钢还有良好的可焊性。
该钢的耐点蚀性能优于06Cr19Ni10（304）和022Cr17Ni12Mo2（316L）钢，是一种耐应力腐蚀的专用不锈钢，但在高浓度的MgCl2溶液中却有较高的应力腐蚀破裂敏感性，但仍好于18Cr-8Ni奥氏体不锈钢的耐应力腐蚀性能。
该钢主要用于造纸、炼油、化肥、化工和石油等工业领域，大多数用于制作热交换器、冷凝冷却器等，在许多情况下可代替06Cr19Ni10和022Cr17Ni12Mo2 钢用于发生应力腐蚀破裂的环境，也可利用其高的腐蚀疲劳强度制作造纸压力滚筒机、甲铵泵泵体等。
