022Cr25Ni7Mo4N 双相钢即瑞典的SAF 2507钢，主要用于苛刻的介质中，尤其是含氯的环境，如海水等。

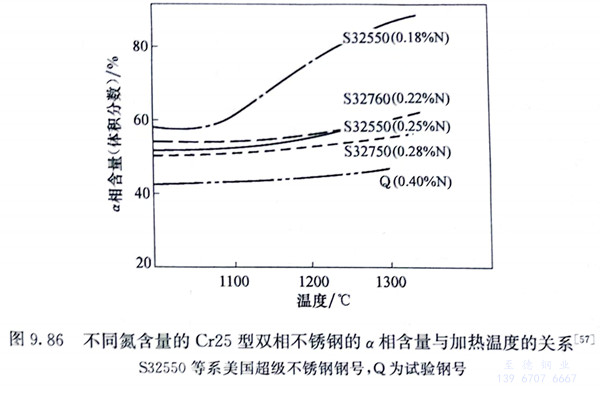

022Cr25Ni7Mo4N 双相钢经固溶处理后，钢中的y相呈岛状分布于α相的基体上，α／γ约为50／50，固溶温度在1050℃以上时，两相的比例逐渐改变。由图9.86可以看出，氮元素更能有效地稳定两相组织，含高氮的钢的α相随温度的升高增长很缓慢，这对焊接HAZ有重要意义。
022Cr25Ni7Mo4N 双相钢时效时有两个脆性区：600～900℃区间，由于σ、X、Cr2N、R等相存在而脆化；低于500℃的475℃脆化区。根据SAF 2507钢的CCT曲线，在1060℃固溶后析出1％的σ相的临界冷却速率为0.4℃／s。

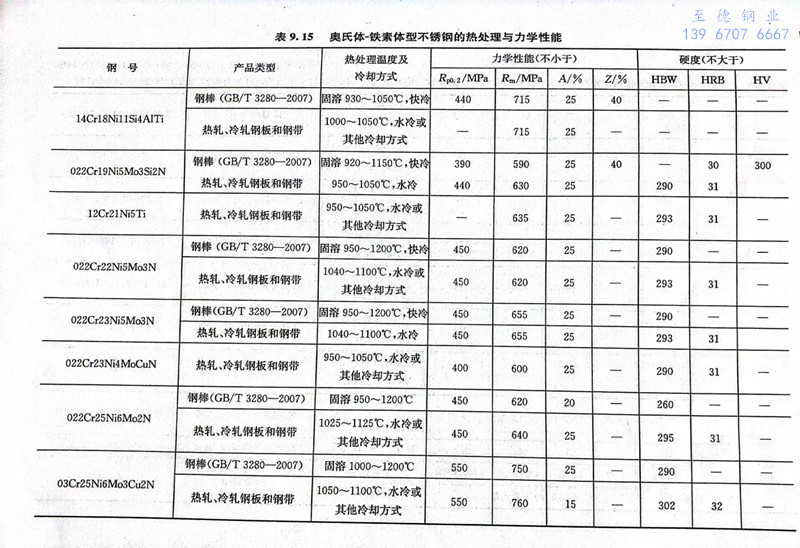

022Cr25Ni7Mo4N 双相钢的耐点蚀指数PREN16＝42.5，而UR52N＋钢的PREN16＝39.7，因而该钢是双相不锈钢中耐点蚀和耐缝隙腐蚀最好的钢。在高压釜含氧约8ppm氯化物溶液中，该钢具有比高钼的904L不锈钢（015Cr21Ni26Mo5Cu2）奥氏体不锈钢更高的应力腐蚀抗力。该钢的碳含量低，一般控制在0.015％时，组织中未发现有碳化物的析出，敏化问题可以忽略。该钢在一些有机酸和无机酸中具有良好的耐均匀腐蚀性。该钢固溶处理后有较高的硬度（≤310HBW，表9.15），较高硬度和高耐腐蚀性的良好结合使该钢在带有高磨损性固体颗粒的流动性介质或者是在高流速的介质中，有良好的耐磨损腐蚀性能。
该钢可焊性好，可用多种方法焊接，可冷成形后焊接，如冷弯，一般变形量不超过20％，不需要进行随后的热处理，但在苛刻的介质中或冷变形量较大时，还是要进行1050～1120℃加热，随后空冷或水冷处理。
该钢用于含氯化物的苛刻介质，如炼油厂的海水热交换器、海底输送管道、船用螺旋推进器等要求高载荷又耐海水腐蚀或其他含氯介质腐蚀的部件。
