022Cr25Ni7Mo4WCuN 双相钢的牌号是 Zeron 100,英国开发此钢的目标是解决海底油田苛刻介质(含有氯化物、CO2、H2S等)用材。目前该型号双相不锈钢已在不少领域中应用,主要是利用其高强度和耐氯化物局部腐蚀及耐应力腐蚀的性能。

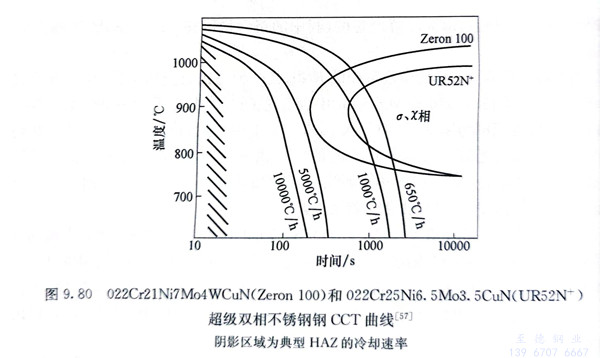

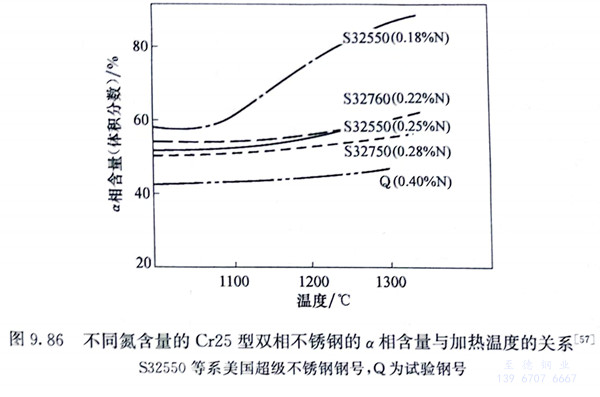

 022Cr25Ni7Mo4WCuN 双相钢在固溶温度高于1050℃时,a相含量仍近50%(图9.86中S32760)。该钢的CCT曲线见图9.80,由于钢中含较高的铬、钼和钨,金属间化合物更易在短时间内析出,而这些相的再溶解也由于钨的作用需要加热至更高的温度,可在1100℃短时间加热,但避免加热至1120℃以上,这样可限制铁素体中的氮含量,降低氮化物的析出,以改善钢的耐蚀性。该钢在400℃以上加热时,铜和钨的加入加速了钢的硬化,而不显著恶化钢的耐蚀性,并可保持一定的韧性,因此该钢可用做耐磨损腐蚀材料。该钢有比较高的屈服强度(≥550MPa),较之316L不锈钢的屈服极限(≥170MPa)要大两倍,这有利于减少管道和容器的壁厚。该钢有较好的焊接性能,可采用不同方法焊接。


80.jpg 86.jpg


 022Cr25Ni7Mo4WCuN 双相钢的耐点蚀指数PREN16=40.6,在含氯化物、CO2、H2S的介质中直至80℃都有较高的点蚀抗力,在热海水中有很好的耐缝隙腐蚀的能力,在海水冷却系统中出口温度能提高到60℃。


 022Cr25Ni7Mo4WCuN 双相钢在3%NaCl溶液中产生应力腐蚀破裂的温度可达250℃,而316L不锈钢只有60℃。该钢还具有良好的耐晶间腐蚀性能。由于钢中含有铜和钨,能提高该钢在HCl、H2SO4和H3PO4中的耐均匀腐蚀性。在燃气脱硫石灰浆液介质中,该钢的磨损腐蚀失重不随pH变化,适合于做燃气脱硫泥浆泵材料。
