UR52N、022Cr25Ni6.5Mo3.5CuN 双相钢与022Cr25Ni7Mo4N（SAF 2507）相比，钼含量稍低，但加入了约1.5％的Cu，使其耐还原性介质，如耐硫酸腐蚀等的性能有明显增加，在一些环境中，耐点蚀、耐缝隙腐蚀的性能也有改善。UR52N＋的PREN≥40。

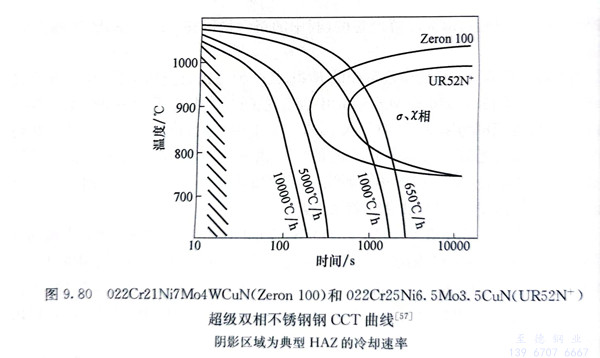

 UR52N、022Cr25Ni6.5Mo3.5CuN 双相钢经适宜的固溶处理后的组织具有a／y近于1的双相结构，从该钢的CCT曲线（图9.80）可以看出，当冷却速率不超过1000℃／h，会有σ、X等金属间相析出。由于该钢中不含钨，故其金属间相析出的敏感性要低于022Cr25Ni7Mo4WCuN（Zeron 100）。该钢经固溶处理后的室温力学性能：Rm＝840MPa、Rp0.2＝650MPa、A＝30％、HRC＝25、KV2=120J。




 UR52N、022Cr25Ni6.5Mo3.5CuN 双相钢的耐全面腐蚀性能优于SAF 2507和Zeron 100等超级双相不锈钢，在工业磷酸中优于超级奥氏体不锈钢URB66，其耐点蚀和耐缝隙腐蚀的性能高于含氮较低的UR52N钢。UR52N＋钢耐应力腐蚀性能比奥氏体不锈钢316L要好得多。


 UR52N、022Cr25Ni6.5Mo3.5CuN 双相钢的热加工性能较不含铜的这类钢稍差，热加工温度不宜太高，以1000～1150℃为宜，热成形后一般需再经热处理。该钢的热处理工艺为1100℃加热，保温后急冷。对于该钢厚度为35mm和150mm的中、厚板，中部的冷却速率要不低于5000℃／h才能获得-50℃时不低于50J的冲击功，且没有金属中间相的析出。
