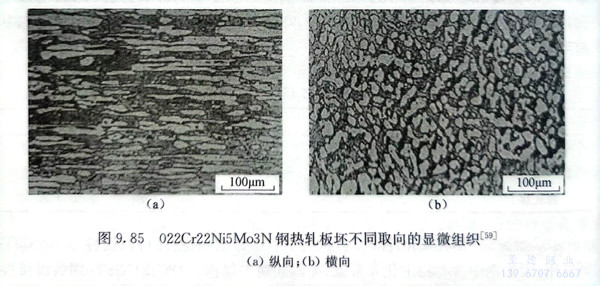

SAF 3207 HD、S33207、022Cr32Ni7Mo4N 也是一种特超级双相不锈钢。该钢是为解决深海管道缆的苛刻需求而开发的。由于该钢中Cr、N含量的提高，使其具有更高的强度以承受更高的外加载荷，又具有更加优异的耐蚀性以适应更加苛刻的腐蚀介质的需求。该钢的化学成分保证了其组织结构的稳定性。该钢的正常显微组织中奥氏体和铁素体含量各占约50％，其固溶态的纵向和横向的显微组织与图9.85相似。
SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超级双相钢的强度在双相不锈钢中是最高的。表9.54为SAF 3207 HD钢固溶处理后的室温和高温力学性能。温度升高时，随屈服强度的下降，钢的伸长率变化不大，这是由于该钢具有两相的微观结构所致。SAF 3207 HD钢还具有良好的冲击韧性，其韧脆转变温度低于-50℃，在-50℃时，钢的冲击功达到80J。由于该钢具有高的强度和良好的塑性，可使构件壁厚减薄，重量减轻，从而使设备总成本下降。
SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超级双相钢的PREN可达50以上，较超级双相不锈钢具有更加优良的耐点蚀和耐缝隙腐蚀性能。该钢用做深海管道缆能承受低周和高周疲劳。在低应变区，由于钢的疲劳寿命主要受强度控制，高强度的SAF 3207 HD钢的寿命高于SAF 2507钢，而在高应变区，钢的疲劳寿命主要受钢的塑性控制，与S32750双相不锈钢相比，该钢未显示出优越性，原因是两者的塑性相近。该钢在人工海水中的腐蚀疲劳寿命要低于在空气中的疲劳寿命，但相差不大，这是由于该钢具有高的耐海水腐蚀的性能。
SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超级双相钢的管件一般以热处理状态供货，其固溶处理温度为1040～1140℃，保温一定时间后在空气、保护气氛或水中快冷。该钢具有良好的焊接性能。
SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超级双相钢的高强度和高腐蚀疲劳性能，以及优异的耐腐蚀性能，使其可以满足水深近2500m，压力高于15000psi（1psi≈6.89×103Pa）的油田管道缆的需求（制造长度已达2500m），并使其在海水和含Cl-介质中的应用范围进一步扩大。
