09Cr17Ni5Mo3N、AM350 不锈钢是在PH15-7Mo钢的基础上调整成分而研制成的。该钢与PH15-7Mo钢相比，碳含量提高，添加氮，以增加间隙固溶的效果，增加碳化物和氮化物的析出和提高形变硬化效果，稍提高钼含量以适应碳含量的增加，形成碳化物，提高铬含量以适应碳含量的增加保持抗腐蚀性能。


  09Cr17Ni5Mo3N、AM350 不锈钢的热处理工艺为：固溶处理1065℃，空冷，速冷。经固溶处理后AM350钢中含有5％～20％ δ相，其余为γ相。该钢冷处理后的组织由70％～90％马氏体、5％～20％δ相及5％～15％γ相组成。该钢经回火（时效）后的沉淀相为M23C6和M2X相。该钢各种工艺处理后的力学性能见表9.68。

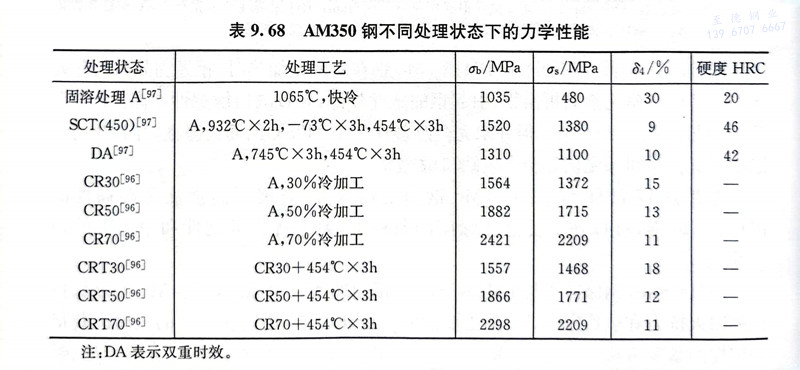

表 68.jpg


  09Cr17Ni5Mo3N、AM350 不锈钢在大多数介质中的抗蚀性与316不锈钢相似，其耐蚀性优于其他沉淀硬化不锈钢。该钢在惰性气体保护下有较好的焊接性。
