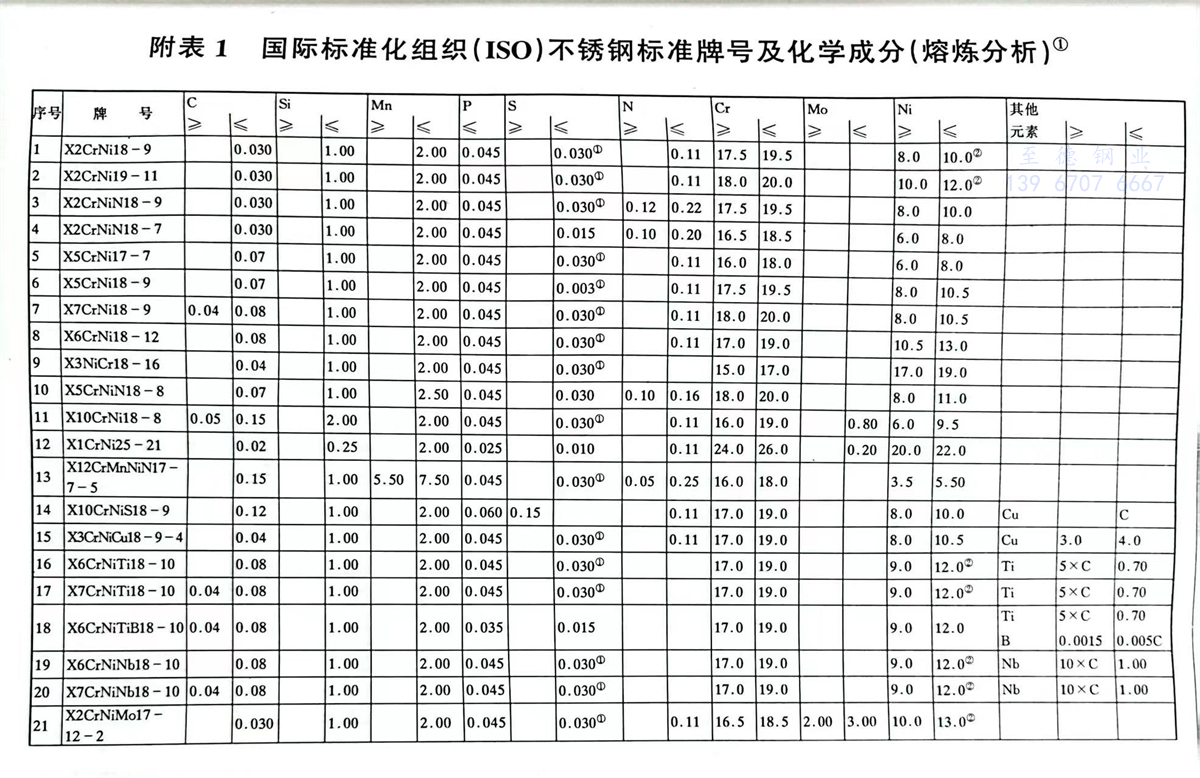

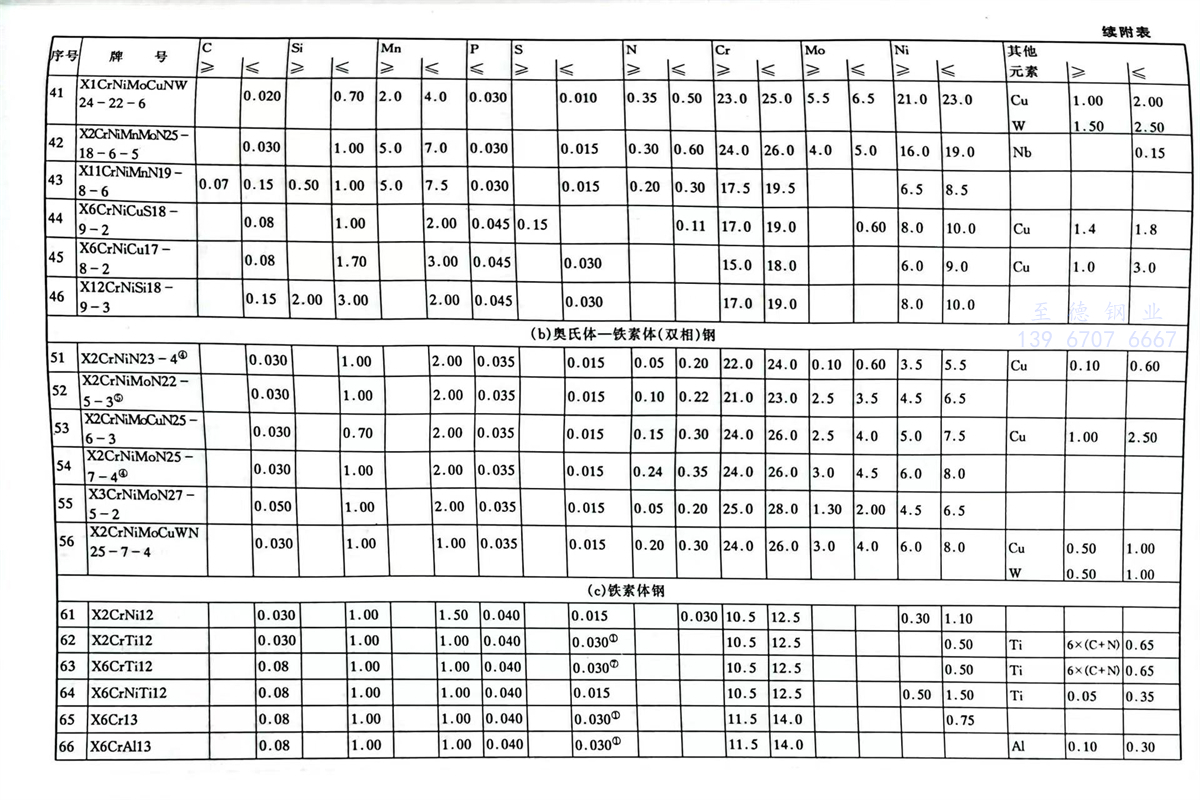

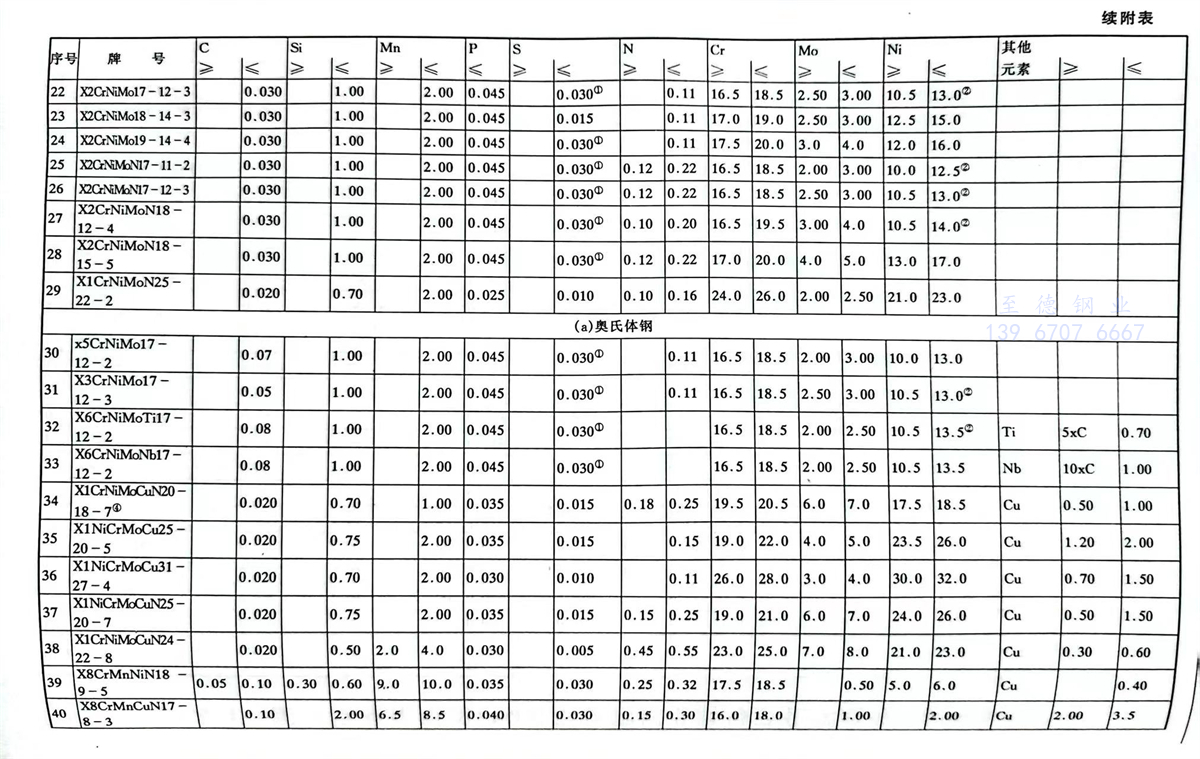

国际标准化组织（ISO）不锈钢标准牌号及化学成分（熔炼分析）

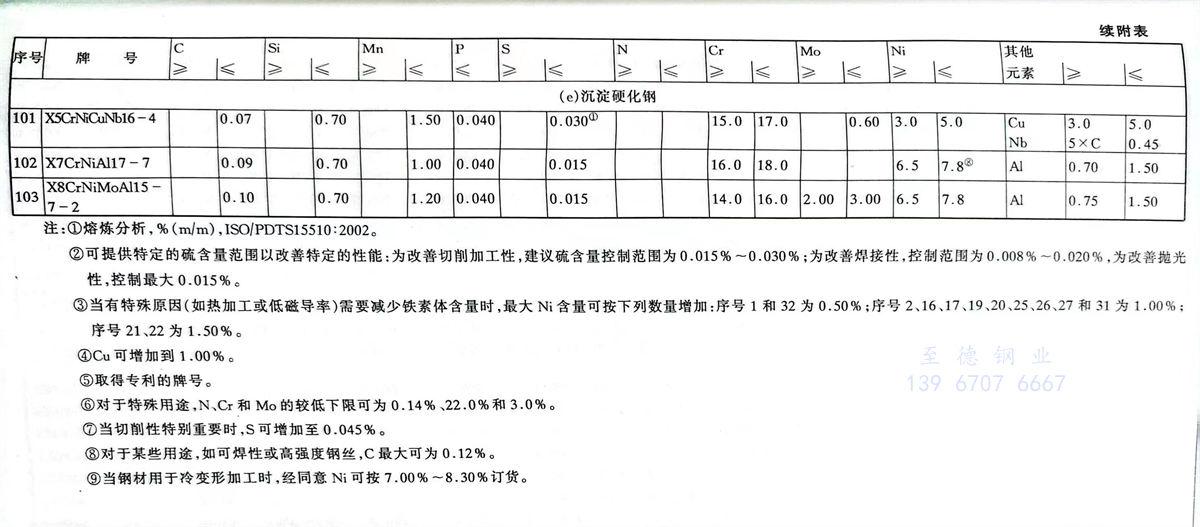

注：①. 熔炼分析，％（m/m），ISO/PDTS15510：2002。
②. 可提供特定的硫含量范围以改善特定的性能：为改善切削加工性，建议硫含量控制范围为0.015％～0.030％；为改善焊接性，控制范围为0.008％～0.020％，为改善抛光性，控制最大0.015％。
③. 当有特殊原因（如热加工或低磁导率）需要减少铁素体含量时，最大Ni含量可按下列数量增加：序号1和32为0.50％；序号2、16、17、19、20、25、26、27和31为1.00％；序号21、22为1.50％。
④. Cu可增加到1.00％。
⑤. 取得专利的牌号。
⑥. 对于特殊用途，N、Cr和Mo的较低下限可为0.14％、22.0％和3.0％。
⑦. 当切削性特别重要时，S可增加至0.045％。
⑧. 对于某些用途，如可焊性或高强度钢丝，C最大可为0.12％。
⑨. 当钢材用于冷变形加工时，经同意Ni可按7.00％～8.30％订货。
