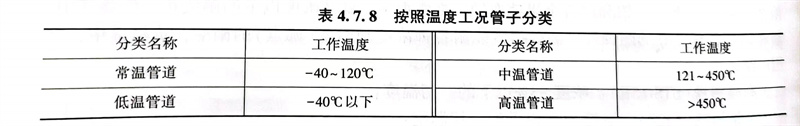

按照国内外标准要求的温度工况，一般分类见表4.7.8。浙江至德钢业有限公司技术人员在此处主要讲述-40℃以下工况管子和管件材料的选用。
设计温度≤-20℃的低温管道用国内钢材可按SH／T 3059、GB／T 20801或GB50316等规范要求进行管道材料的低温冲击试验。ASTM材料的低温管道设计可按ASMEB31.1、ASME B31.3的要求进行低温冲击试验。
管道材料的最低允许使用温度可根据ASME B31.3、SH／T 3059、GB／T 20801或GB50316等规范确定，管线的设计温度不得低于管道材料的允许最低使用温度。本书第一章也有最低使用温度列表和综合讲述。
当奥氏体材料应用于设计温度-101℃以下的工况时，必须考虑焊缝及铸钢可能存在的铁素体对其允许最低使用温度的影响，并对相应的元件材料进行低温冲击试验。
1. 工程应用
①. 某0.5MPa，-48℃普通工艺流体，DN200管子选用了ASTM A333 Gr．6材质，DN700 管子选用了 ASTM A671 CC60材质。
②. 某1.6MPa，-100℃工艺流体，DN150管子选用了 ASTM A312 TP304不锈钢焊管，DN800 管子选用了 ASTM A358 304不锈钢焊接钢管。
③. 某LNG流体管道，设计温度通常选-196℃，对LNG管道使用的主流材料进行强度、韧性、塑性、焊接性、线膨胀系数和耐腐蚀性等性能对比，综合材料性能和经济性，在无腐蚀的情况下304不锈钢和304L不锈钢仍是LNG管道材料的最佳选择，在海洋腐蚀环境易发生晶间腐蚀与应力腐蚀开裂，所选用材料应具备与316L不锈钢相当的耐腐蚀性能；选用双牌号不锈钢时，应综合考虑该材料的经济性进行取舍。随着9％镍钢生产技术的成熟，以后可能成为LNG管道的主流材料。
某DN150的LNG 管子选用ASTM A312 TP304不锈钢无缝管，弯头选用A403 WP304材质。DN400的LNG管子选用A358 TP304 CL．1EFW焊管，弯头选用WP304材质。
2. 有关标准规范
ASTM A333《低温用无缝与焊接钢管》
GB/T 37577《低温管道用大直径焊接钢管》
GB/T 18984《低混管道用无缝钢管》
BS 6364《低温阀门》
