某大学对022Cr22Ni5Mo3N 双相不锈钢钢焊接接头应力腐蚀进行试验，为气田集输管的设计、制造和维护提供了可靠的理论依据。

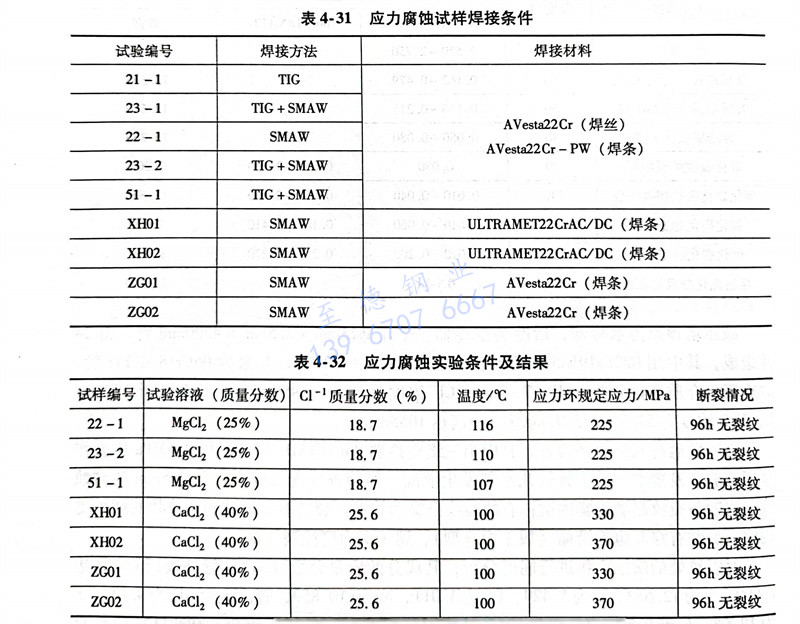

试验材料选用022Cr22Ni5Mo3N双相不锈钢，经过铸造和热轧，再经过1050℃，1h的固溶处理，最后进行水淬。试样为φ6mm的圆钢，按TIG、SMAW、TIG＋SMAW等三种焊接方法焊接成9组，最后用不同厂家焊接材料的焊接试样上取样加工成焊接试样，试样焊接条件见表4-31。
应力腐蚀试验在美国某公司的应力环试验系统中进行，按ASTM G36标准进行应力环腐蚀试验，标准介质为溶液25％MgCl2，在溶液中经过96h应力环试验后，所得到的应力腐蚀结果见表4-32。说明022Cr22Ni5Mo3N双相不锈钢在试验条件下具有良好的抗应力腐蚀性能，可在气田集输管网工程中应用。
