管道配管保护层材料选用主要有以下几点要求：
（1）保护层的种类。根据用材不同和施工方法不同可分为三类：①. 涂抹式保护层。②. 金属式保护层。③. 布毡类保护层。
（2）①. 保护层材料应具有强度高的特点，在使用条件下不软化、不脆裂，且应抗老化，使用寿命不小于设计使用年限。②. 保护层材料应具有防水、抗大气腐蚀、化学性能稳定的特点，不腐蚀隔热层或防潮层，同时还具有不燃性。
（3）保护层材料应采用不低于GB8624《建筑材料及制品燃烧性能分级》中规定的C级材料。对储存或输送易燃、易爆物料的设备及管道，以及与其邻近的管道，其保护层必须采用不低于GB 8624《建筑材料及制品燃烧性能分级》中规定的A2级材料。
（4）绝热结构外层应设置保护层。保护层应严密、防水；应抗大气腐蚀和光照老化；安装应方便，外表应整齐美观；应有足够的机械强度，使用寿命应长。在环境变化与振动情况下，应不渗水、不开裂、不散缝、不坠落。
（5）保护层宜选用金属材料。腐蚀性环境下宜采用耐腐蚀材料作保护层，有防火要求的设备及管道宜选用不锈钢薄板作保护层。
（6）金属保护层接缝形式可根据具体情况，选用搭接、插接、咬接及嵌接形式，并应符合下列规定：
①. 硬质绝热制品金属保护层纵缝，在不损坏里面制品及防潮层前提下可采用咬接。半硬质和软质绝热制品的金属保护层的纵缝可用插接或搭接，搭接尺寸不得少于30mm。插接缝可用自攻螺钉或抽芯铆钉连接，搭接缝宜用抽芯铆钉连接。钉的间距宜为150~200mm。
②. 金属保护层的环缝，可采用搭接或插接。搭接时一端应压出凸筋，搭接尺寸不得小于50mm。水平设备及管道上的纵向搭接应在水平中心线下方15°～45°的范围内顺水搭接。除有防坠落要求的垂直安装的保护层外，在保护层搭接或插接的环缝上，不宜使用自攻螺钉或抽芯铆钉固定。
（7）直管段上为热膨胀而设置的金属保护层环向接缝，应采用活动搭接形式。活动搭接余量应能满足热膨胀的要求，且不应小于100mm，其间距应符合下列规定：
①. 硬质保温制品，活动环向接缝应与保温层的伸缩缝设置相一致。
②. 软质及半硬质保温制品，介质温度小于或等于350℃时的活动环向接缝间距为4～6m，介质温度大于350℃时的活动环向接缝间距为3～4m。
（8）管道弯头起弧处的金属保护层宜布置一道活动搭接形式的环向接缝。
（9）保冷结构的金属保护层接缝宜用咬接或钢带捆扎结构，不宜使用螺钉或铆钉连接，使用螺钉或铆钉连接时，应采取保护措施。
（10）保护层应有整体防水功能，应能防止水和水汽进入绝热层。对水和水汽易渗进绝热层的部位应用玛蹄脂或密封胶严缝。
（11）大型立式设备、储罐及振动设备的金属保护层，宜设置固定支承结构。

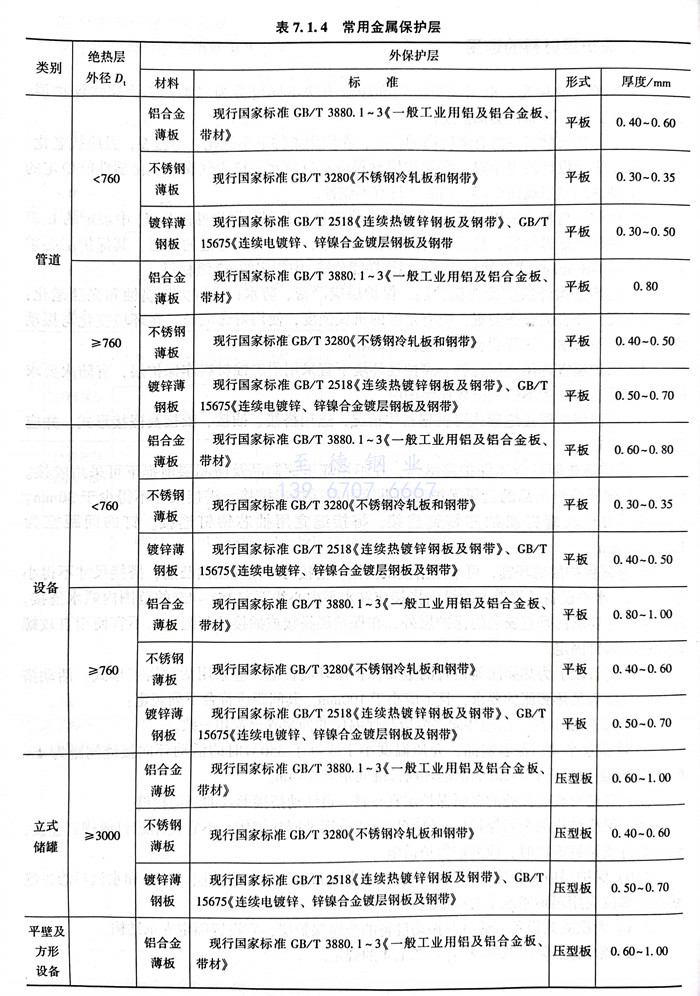

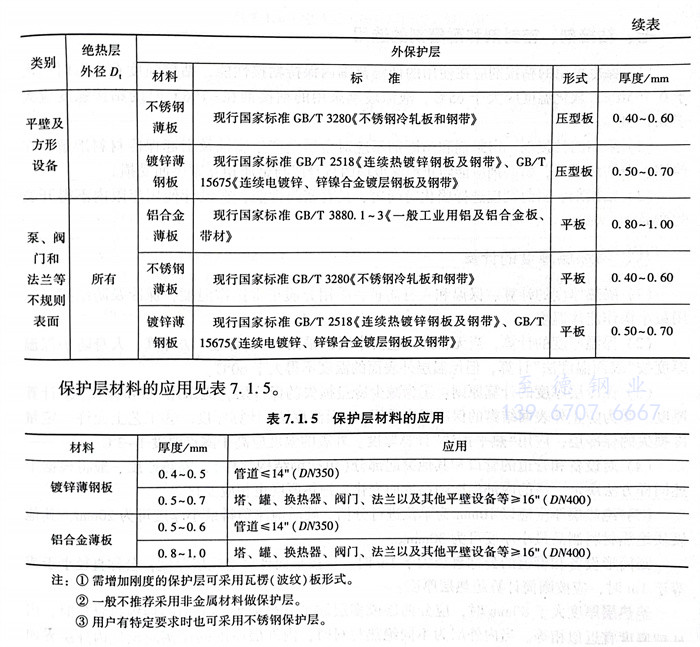

（12）常用金属保护层应符合表7.1.4的规定。
注：①. 需增加刚度的保护层可采用瓦楞（波纹）板形式。
②. 一般不推荐采用非金属材料做保护层。
③. 用户有特定要求时也可采用不锈钢保护层。
