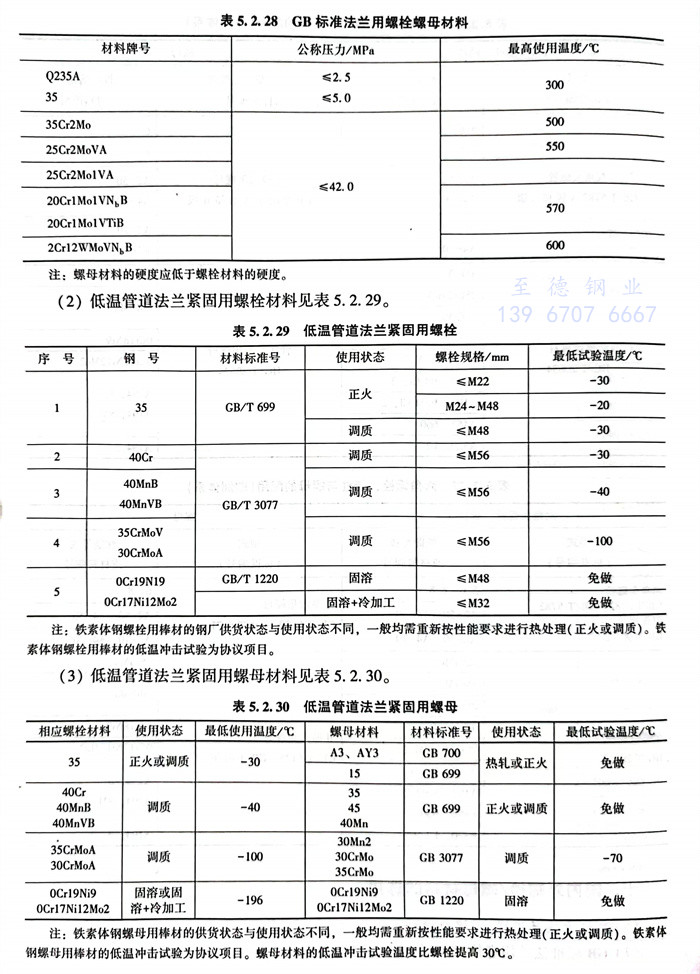

一、GB标准法兰用螺栓／螺母材料
2. 低温管道法兰紧固用螺栓材料见表5.2.29。
注：铁素体钢螺栓用棒材的钢厂供货状态与使用状态不同，一般均需重新按性能要求进行热处理（正火或调质）。铁素体钢螺栓用棒材的低温冲击试验为协议项目。
3. 低温管道法兰紧固用螺母材料见表5.2.30。
注：铁素体钢螺母用棒材的供货状态与使用状态不同，一般均需重新按性能要求进行热处理（正火或调质）。铁素体钢螺母用棒材的低温冲击试验为协议项目。螺母材料的低温冲击试验温度比螺栓提高30℃。
二、ASME标准法兰用螺栓／螺母材料

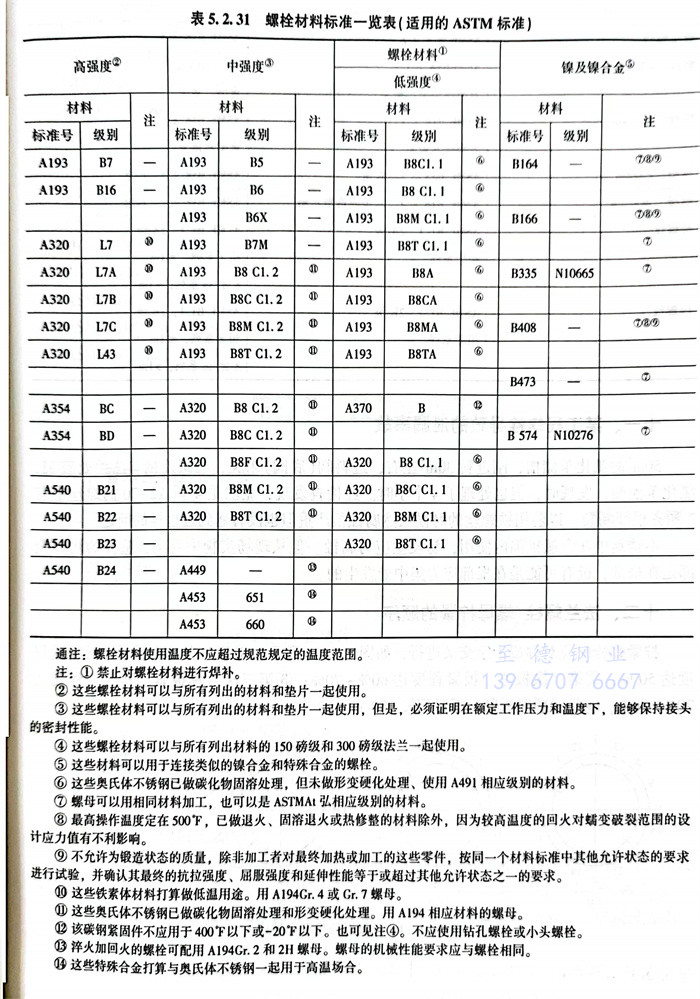

1. ASME标准法兰用螺栓材料见表5.2.31。
通注：螺栓材料使用温度不应超过规范规定的温度范围。
注：①. 禁止对螺栓材料进行焊补。
②. 这些螺栓材料可以与所有列出的材料和垫片一起使用。
③. 这些螺栓材料可以与所有列出的材料和垫片一起使用，但是，必须证明在额定工作压力和温度下，能够保持接头的密封性能。
④. 这些螺栓材料可以与所有列出材料的150磅级和300磅级法兰一起使用。
⑤. 这些材料可以用于连接类似的镍合金和特殊合金的螺栓。
⑥. 这些奥氏体不锈钢已做碳化物固溶处理，但未做形变硬化处理、使用A491相应级别的材料。
⑦. 螺母可以用相同材料加工，也可以是ASTMAt弘相应级别的材料。
⑧. 最高操作温度定在500℉，已做退火、固溶退火或热修整的材料除外，因为较高温度的回火对蠕变破裂范围的设计应力值有不利影响。
⑨. 不允许为锻造状态的质量，除非加工者对最终加热或加工的这些零件，按同一个材料标准中其他允许状态的要求进行试验，并确认其最终的抗拉强度、屈服强度和延伸性能等于或超过其他允许状态之一的要求。
⑩. 这些铁素体材料打算做低温用途。用A194Gr．4或Gr．7螺母。
⑪. 这些奥氏体不锈钢已做碳化物固溶处理和形变硬化处理。用A194相应材料的螺母。
⑫. 该碳钢紧固件不应用于400F以下或-20℉以下。也可见注④。不应使用钻孔螺栓或小头螺栓。
⑬. 淬火加回火的螺栓可配用A194Gr．2和2H螺母。螺母的机械性能要求应与螺栓相同。
⑭. 这些特殊合金打算与奥氏体不锈钢一起用于高温场合。
2. 美国ASME B16.5推荐的法兰螺栓／螺母标准，见表5.2.32。
表5.2.32 推荐的法兰螺栓／螺母标准（ASME B16.5）
