一、限流孔板的作用与形式
限流孔板设置在管道中用于限制流体的流量或降低流体的压力。有的设计单位由管道专业负责选用，有的设计单位由仪表专业负责选用。限流孔板根据 GB/T 2624、HG/T20570、GD 2000、GD 87等标准设计制造。
限流孔板用于以下几个方面：
①. 工艺物料需要降压且精度要求不高。
②. 在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。
③. 流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道（低流量保护管道）、分析取样管等场所。
④. 需要降压以减少噪声或磨损的地方，如放空系统。
限流孔板为一同心锐孔板，用于限制流体的流量或降低流体的压力。流体通过孔板就会产生压力降，通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值，即超过临界压力降时，不论出口压力如何降低，流量将维持一定的数值而不再增加。限流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。
限流孔板作为节流元件，由于具有结构简单、易加工、制造成本低、安装方便等优点，在满足工艺要求的前提下，使用限流孔板代替调节阀来限定流量或降低压力，将会大大地降低投资和操作维修费用，因此在国外已被广泛地应用于工艺装置，对装置的安全运行起着重要的作用。

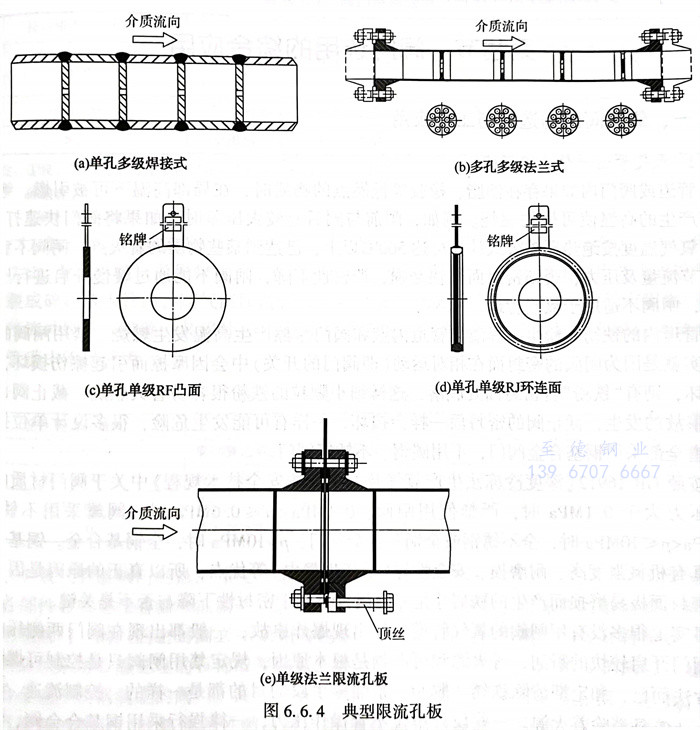

限流孔板按孔板上开孔数分为单孔板和多孔板，按板数可分为单板和多板。公称直径：10mm≤DN≤1000mm，公称压力：PN≤42MPa。工作温度：50℃≤t≤550℃ ，连接方式：焊接、法兰连接。典型限流孔板见图6.6.4。
二、限流孔板选型的一般要求
1. 气体、蒸汽
为了避免使用限流孔板的管路出现噎塞流，限流孔板后压力(P2)不能小于板前压力(p1)的55％，即P2≥0.55p1，因此当P2<0.55p1 时，不能用单板，要选择多板。板数要保证每板的板后压力大于板前压力的55％。
2. 液体
当液体压降小于或等于2.5MPa时，选择单板孔板。当液体压降大于2.5MPa时，选择多板孔板，且使每块孔板的压降小于2.5MPa。
三、孔数的确定
管道公称直径≤150mm的管路，通常采用单孔孔板；150mm时，采用多孔孔板。多孔孔板的孔径（do），一般可选用12.5mm，20mm，25mm，40mm。在计算多孔孔板时，首先按单孔孔板求出孔径（d），然后按式（6.6.1）求取选用的多孔孔板的孔数（N）。
