关于安全阀排放反力的计算，以下公式供在设计中参考使用，作为正式计算时应根据安全阀出口管线的走向配置、管架设置、介质特性及业主或专利商要求，参见原文进行计算。

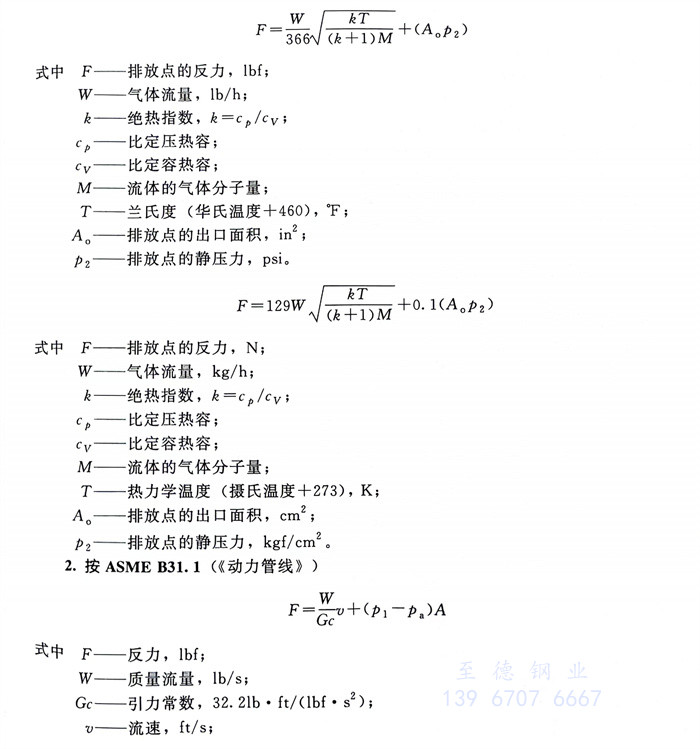

1. 按API RP 520 Part II（《安全阀的尺寸、选择和安装》PartII安装）
某安全阀排放反力计算工程实例如图9-13所示。
在某乙烯工程项目中，安全阀的反力计算是根据ASMEB31.1的计算原理和提供的计算公式，采用Excel表格编辑了公式，使用时，只需要在指定格内输入必要信息数据，会自动得出F1、F2、F3、F4各力的大小。对于成批计算时，方便了很多。
图（a）是闭式排放系统，图（b）是开式排放系统，图（c）是闭式排放系统或开式排放系统的瞬时冲击荷载。F1、F2、F3、F4的计算公式已经在表中列出。
图）（闭式排放系统）或图（b）（开式排放系统）计算时，都要再计算图（c），并分别与图（c）相应的力进行比较，取其中较大的值。例如，在计算闭式系统的F3时，先计算图（a）的F3，再计算图（c）的F3比较两者的值，取大者。
