00Cr28Ni4Mo2Nb 和 00Cr29Mo4Ni2 这两个牌号的 C＋N含量分别 ≤ 0.045% 和 ≤ 0.025% 。
a. 力学性能和脆性转变温度

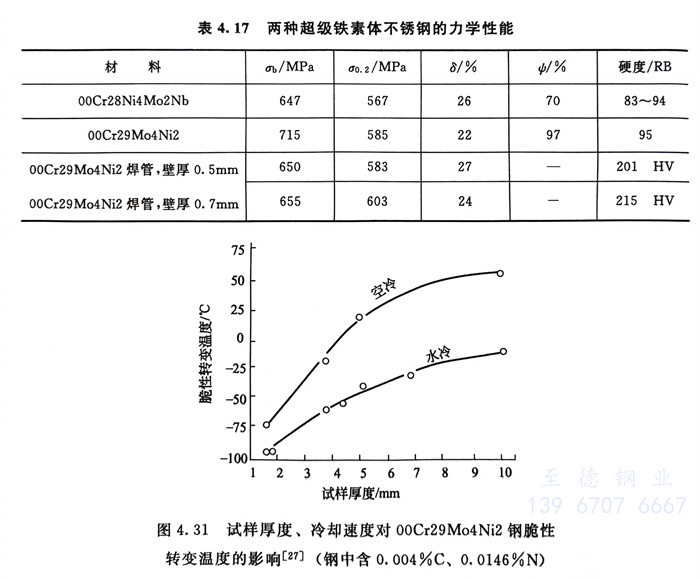

一些试验结果见表4.17、图4.31及图4.32。可以看出：两种超级铁素体不锈钢的韧性和脆性转变温度均受钢的截面和冷却速度的影响，在适宜的截面尺寸下，两种钢均具有足够的室温韧性和较低的脆性转变温度。
b. 耐腐蚀性能

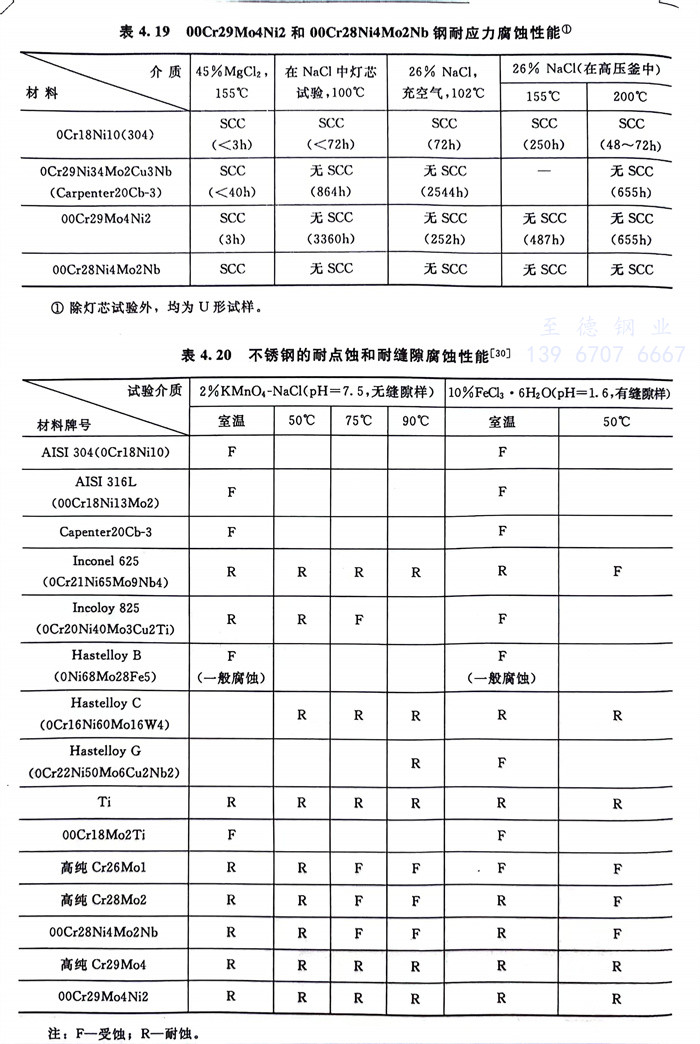

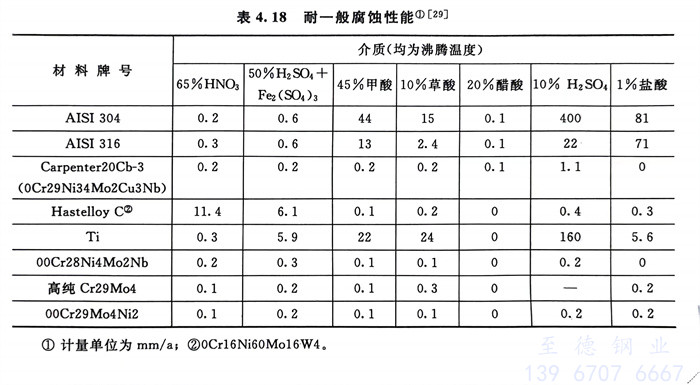

00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb两种超级铁素体不锈钢耐全面腐蚀、耐点蚀和缝隙腐蚀以及耐应力腐蚀的性能见表4.18～表4.20和图4.33。

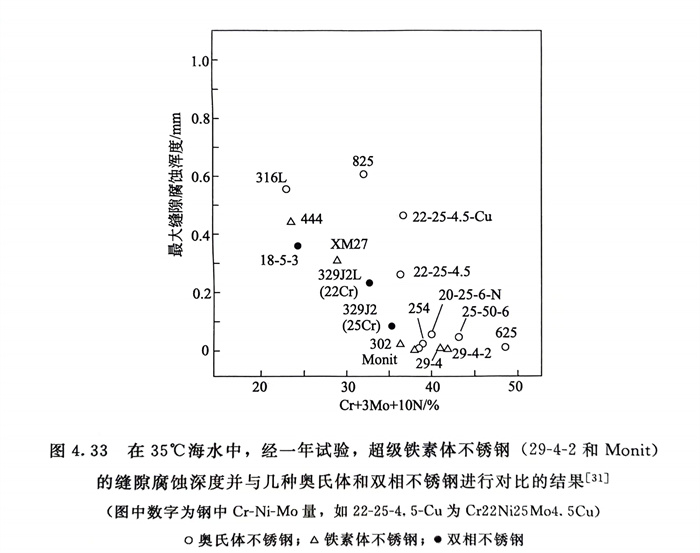

从表4.18～表4.20中的结果可看出00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb具有优良的耐蚀性，在耐点蚀和缝隙腐蚀方面，00Cr29Mo4Ni2还优于00Cr28Ni4Mo2并且还超过了高镍耐蚀合金Capenter20Cb-3（0Cr29Ni34Mo2Cu3Nb）和Inconel 625（0Cr21Ni65Mo9Nb4）。从图4.33在实际海水中一年的试验结果表明，超级铁素体不锈钢29-4-2（00Cr29Mo4Ni2），Monit（00Cr25Mo4Ni4），高纯Cr30Mo2、Cr29Mo4（图中302和29-4）均优于所有高牌号的奥氏体不锈钢，且与超级奥氏体不锈钢，如254 SMO（图中254），00Cr20Ni25Mo6N（图中20-25-6-N）以及高镍耐蚀合金00Cr21Ni65Mo9Nb4（图中625）相比，耐蚀性也相同或稍优。
由于00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb耐海水腐蚀和磨蚀的性能优异，因此这两个牌号和其他超级铁素体不锈钢牌号的薄壁焊管国外早已大量用于海水冷凝器等用途。文献指出，从第一个超级铁素体不锈钢Cr29Mo4（29-4C）1974年用于海水冷凝器管以来，到目前为止，所使用的各种超级铁素体不锈钢冷凝器管长度已高达近6千万英尺，而1998年以来，在用于冷凝器管的各种高合金不锈钢管中，超级铁素体不锈钢用量占了82％，其中主要是00Cr27Mo3Ni3Ti／Nb（UNS S44660）超级铁素体不锈钢。而我国这方面的工作已开展数年，用于海水冷凝器的00Cr27Mo3Ni3Ti／Nb薄壁管已工业生产并已向国内外供应。
c. 冷、热成型性和焊接性
由于这两种钢的高温强度低，变形抗力小，热塑性高，因此较易热加工和热成型，它们的冷加工硬化倾向低于18-8（304），故冷变形较容易，冷加工无特殊困难。这两种钢的焊接性能良好，但由于铁素体不锈钢对碳、氮敏感，故均需采用惰性气体保护焊（如TIG焊），且焊前、焊后还需仔细清理焊件以防止污染。

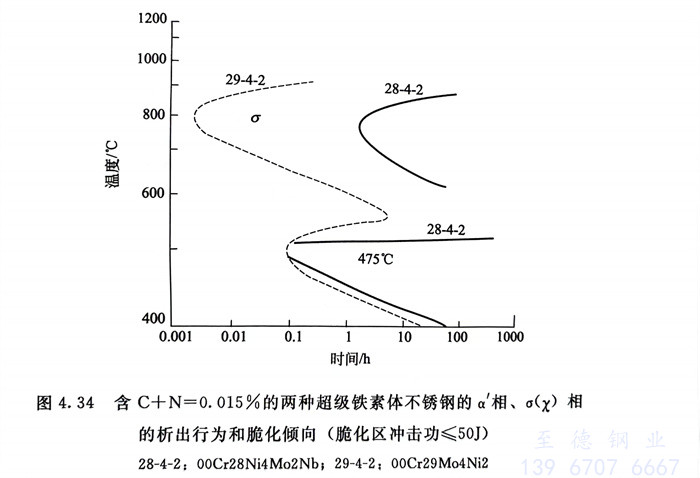

由于00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb钢中含铬、钼量较高，因此对a' 相和a (χ)相的析出非常敏感（见图4.34），为此，焊接工艺也需采取相应的防止措施。
