双相不锈钢管含有较高的铬、钼、镍、氮等元素和双相不锈钢的微细组织结构,使双相不锈钢具有优良的耐全面腐蚀和耐局部腐蚀性能,特别是表现在耐应力腐蚀、耐点蚀、耐缝隙腐蚀、耐腐蚀疲劳以及耐磨蚀等方面。
氯化物应力腐蚀是通用18-8型和18-12-2型奥氏体不锈钢最常见的腐蚀破坏形式。而采用α+y双相不锈钢管解决18-8型和 18-12-2型铬镍奥氏体不锈钢的氯化物应力腐蚀已经成为国内外选材的既重要又有效的手段,其效果已为国内外大量的工程实际应用所证实。

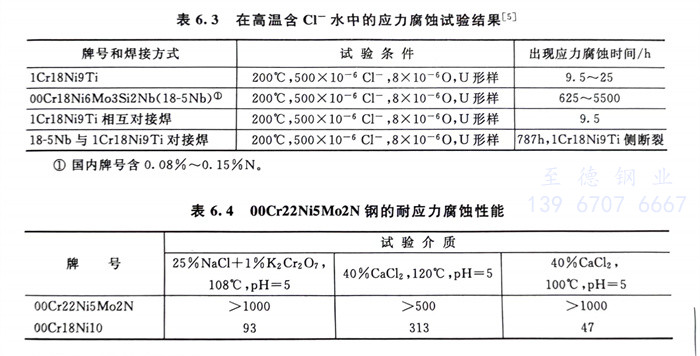

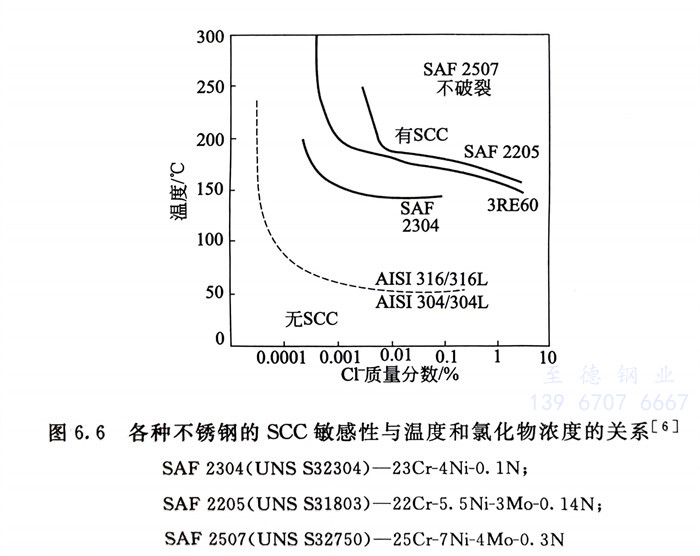

表6.3和表6.4及图6.6系双相不锈钢管的耐应力腐蚀性能试验所获得的一些结果。
双相不锈钢管中较常用的18-8型和18-12-Mo型奥氏体不锈钢具有远为优异的耐应力腐蚀性能的原因至今尚未取得完全一致的看法。一般认为：双相不锈钢具有微细双相组织，屈服强度高，在相同应力作用下，难以产生粗大的滑移；钢中铁素体相可能具有力学的和电化学的防护作用；钢中的铬、钼、氮量高，耐点腐蚀、缝隙腐蚀性能优良，且再钝化能力强，对防止以局部腐蚀为起源的应力腐蚀也起了重要的作用等。
