我国在不锈钢管材生产过程中，曾长期采用牛油+石灰做润滑剂。热处理前酸洗时清除不净，热处理过程中极易增碳（特别是内表面）。增碳处再经酸洗便容易过酸洗并产生晶间腐蚀（见图9.19）。

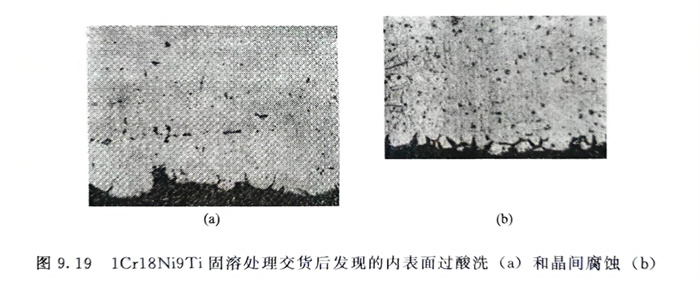

  图9.19 1Cr18Ni9Ti固溶处理交货后发现的内表面过酸洗（a）和晶间腐蚀（b）
