浙江至德钢业有限公司埋弧焊焊接30㎡奥氏体不锈钢发酵罐工程实例
一、技术条件
材料为0Cr18Ni9Ti，厚度为10mm；筒体直径为2400mm，长度为9896mm；工作压力为0.25MPa，工作介质为发酵液蒸气；工作温度为145℃。
二、焊接规范

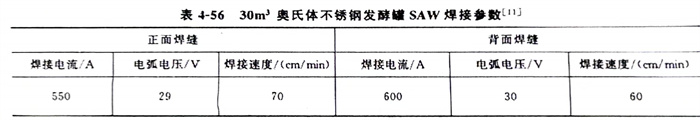

采用I形坡口，坡口间隙为4mm，坡口及两侧50mm范围内及焊丝应清理干净，不得有油污及杂质；焊丝为H0Cr21Ni10，焊丝直径为Φ4.0mm；焊剂为HJ260，焊剂烘焙温度为250℃，保温2h；电源与极性为直流反接；焊接参数见表4-56。
为防止475℃脆化及。脆性相析出，焊接过程中，采用反面吹风及正面水冷的措施，快速冷却焊缝。
产品和产品焊接试板焊后进行焊缝外观检查，外观合格后对产品A类、B类接头20％的X射线检测，产品焊接试板进行100％的X射线检测，且射线底片透照质量不低于AB级，接头质量符合JB4730-1994《压力容器无损检测》I级要求。同时对现场施焊工艺进行检查；对产品焊接试板进行力学性能试验，合格后进行整体水压试验（水的氯离子含量不大于25mg／L），试验压力为0.31MPa。
注：JB 4730-1994《压力容器无损检测》标准现已改为JB／T 4730-2005《承压种设备无损检测》。
