Y12Cr13（Y1Cr13）钢是马氏体型易切削不锈钢，这是不锈钢中切削性能最好的钢，是自动车床加工不锈钢零件用钢，用于制造自动车床加工的零件和标准件，如螺栓、螺母等，其性能与12Cr13（1Cr13）钢基本相同。
一、化学成分

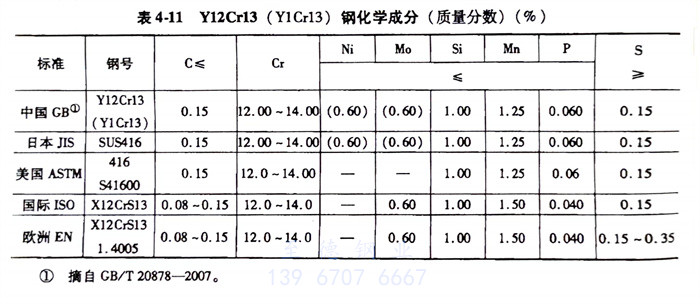

Y12Cr13（Y1Cr13）不锈钢的化学成分见表4-11。
二、预备热处理
退火、800～900℃缓冷或约750℃出炉快冷，硬度≤200HBW。
三、淬火及回火
淬火温度950～1000℃，油冷；回火温度700～750℃，快冷。
四、力学性能

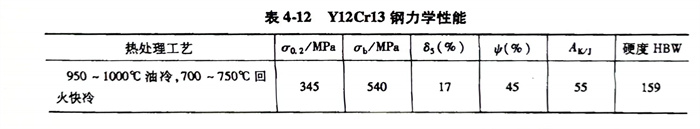

淬火、回火后力学性能见表4-12。
