04Cr12Ni5Ti 不锈钢是低碳含镍马氏体不锈钢，其退火状态的屈服强度约为1Cr13不锈钢的两倍，且保留了奥氏体不锈钢优良的成形性能和焊接性能。其特点是价格便宜，制造成本低，加工后不必进行消应力热处理。该钢适宜制作刚度要求较高的结构件，用于野外的某些结构，可不必采取涂装油漆等保护措施。
一、化学成分

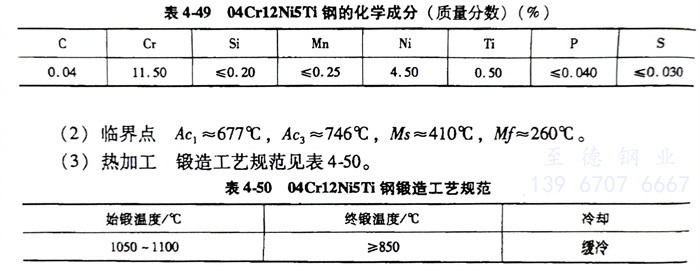

04Cr12Ni5Ti 不锈钢的化学成分见表4-49。
二、临界点
04Cr12Ni5Ti 不锈钢的 Ac1≈677℃、Ac3≈746℃、Ms≈410℃Mf≈260℃。
三、热加工
04Cr12Ni5Ti 不锈钢锻造工艺规范见表4-50。
四、预备热处理
预备热处理的过程如下：
1. 退火温度：816～982℃，空冷。
2. 消应力退火温度为370℃，空冷，多数场合不需消应力退火。
五、力学性能

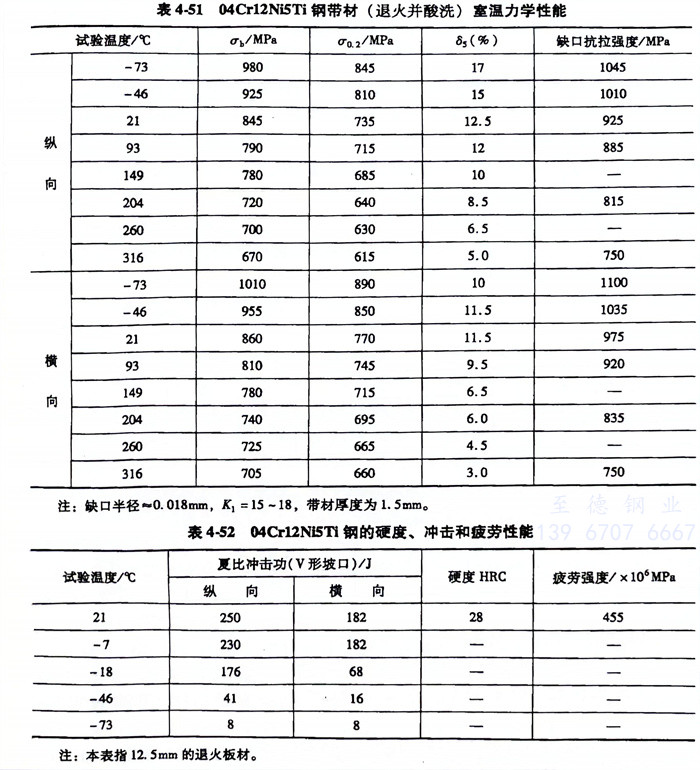

04Cr12Ni5Ti 不锈钢室温力学性能见表4-51，硬度、冲击和疲劳性能见表4-52。
六、耐蚀性比较

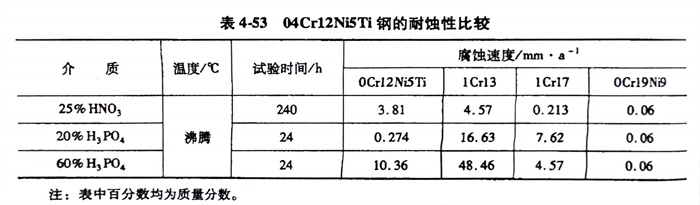

04Cr12Ni5Ti钢的耐蚀性比较见表4-53。
此钢与其他三种钢的耐蚀性比较（至开始锈蚀的时间）：12Cr13：20～24h、10Cr17: 32~48h、 04Cr12Ni5Ti: 72~100h、06Cr19Ni9: 100~200h。
