30Cr17Mo 钢属于马氏体不锈钢，耐蚀性优良，有较好的强度和硬度，经淬火和低温回火后硬度可达48HRC，是预硬型和淬硬性通用型耐腐蚀塑料模具钢。该钢经软化退火后，硬度≤230HBW，具有较好的机械加工性能，该钢经淬火及回火后，具有较高的硬度、耐磨性和很好的耐应力腐蚀性能、抛光性能。适宜制造承受高负荷、高耐磨及在腐蚀介质作用下的塑料模具和透明制品模具，以及要求强度较高且受腐蚀介质作用耐磨损的工件，如测量工具、医疗器械等。
一、化学成分

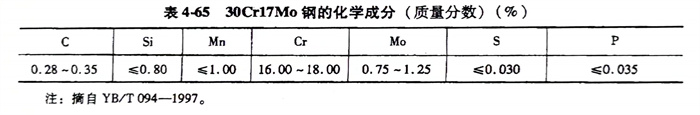

30Cr17Mo 不锈钢的化学成分见表4-65。
二、热加工

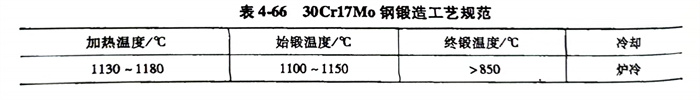

30Cr17Mo 不锈钢的锻造工艺规范见表4-66。
三、预备热处理
预备热处理的过程如下：
1. 退火：加热温度为850～870℃，保温4～6h，炉冷至550℃以下出炉空冷，硬度≤230HBW。
2. 再结晶退火：加热温度为730～750℃，空冷。
四、淬火及回火
30Cr17Mo 不锈钢的淬火温度为1000～1050℃，油冷或空冷，硬度为48～50HRC；回火温度为160～180℃，硬度为47～48HRC。

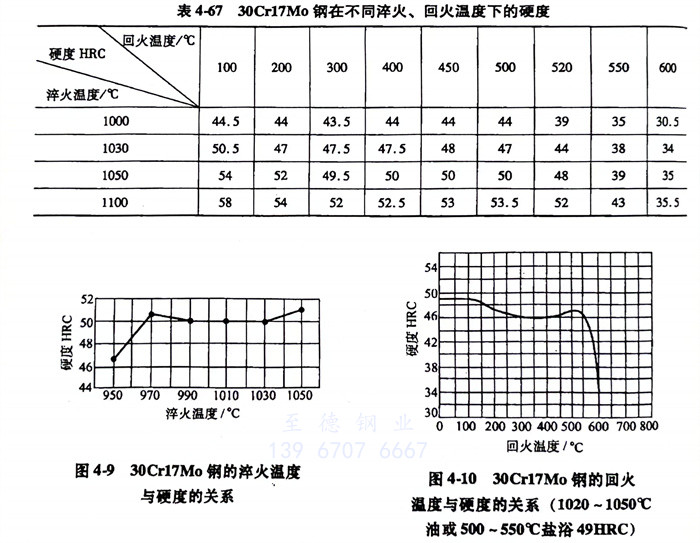

不同淬火、回火温度的硬度见表4-67、图4-9和图4-10。
