85Cr17(8Cr17)、S44003、SUS440B不锈钢是高铬高碳可淬硬性不锈钢,性能和用途类似于68Cr17(7Cr17)不锈钢,硬化状态下比68Cr17(7Cr17)钢更硬,比108Cr17(11Cr17)不锈钢的韧性好,焊接性差。可制作模具、刃具及阀座等。
一、化学成分

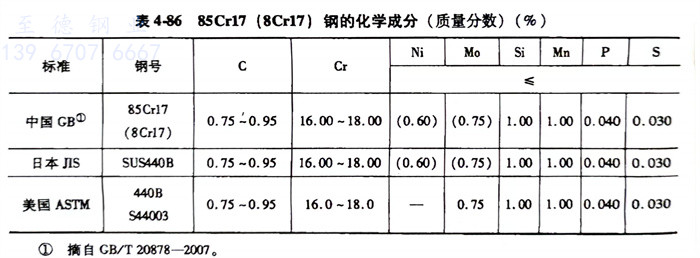

85Cr17(8Cr17)、S44003、SUS440B不锈钢的化学成分见表4-86。
二、热加工

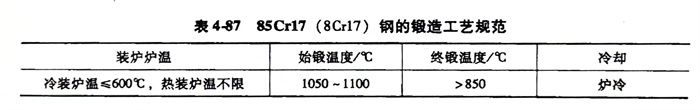

85Cr17(8Cr17)、S44003、SUS440B不锈钢锻造工艺规范见表4-87。
应特别注意85Cr17(8Cr17)钢的锻造工艺,最好采用冷装加热(<600℃),加热速度不宜太快,尤其是在700℃以下时,同时应特别控制较高的停锻、轧温度,并严格注意缓冷条件。
三、预备热处理
预备热处理的过程如下:
1. 软化退火:加热温度为800~840℃,炉冷到500℃以下出炉空冷,退火组织为珠光体,硬度≤255HBW。
2. 完全退火:840~920℃,炉冷,硬度≤255HBW。
四、淬火及回火
淬火温度1010~1070℃,油冷,硬度≥≥561≥56HRC;回火温度160~180℃,空冷,硬度≥56HRC。
