90Cr18MoV、1.4112、S44003、440B不锈钢是一种高碳高铬马氏体不锈钢，是在95Cr18（9Cr18）不锈钢的基础上加入了钼和钒，热强性和耐回火性均优于95Cr18（9Cr18）钢，性能和用途类似于95Cr18（9Cr18）钢，用于制造在腐蚀环境、强氧化气氛中工作的轴承，如石油、化工、船舶机械中的轴承及耐磨零件，以及机械刀具、量具、刃具、外科手术刀具等，并适宜制造高负荷、高耐磨、在腐蚀介质作用下的塑料模具。
一、化学成分

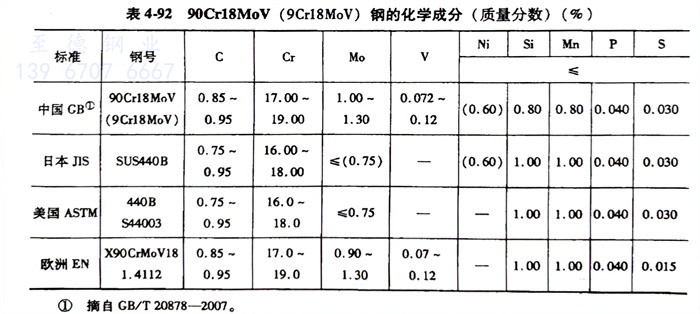

90Cr18MoV (9Cr18MoV) 不锈钢的化学成分见表4-92。
二、热加工

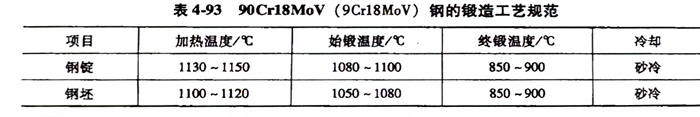

锻造工艺规范见表4-93。应特别注意90Cr18MoV (9Cr18MoV) 不锈钢的热加工工艺，最好采用冷装炉加热，加热速度不宜太快，尤其在700℃以下时，同时应该控制较高的终锻温度，并严格注意缓冷条件。
三、预备热处理
预备热处理的过程如下：
1. 退火温度850～870℃，保温4～6h，炉冷至600℃以下出炉，退火后硬度≤269HBW。
2. 再结晶退火：加热温度为730～750℃，空冷。
四、淬火及回火
90Cr18MoV、1.4112、S44003、440B不锈钢淬火温度1050～1070℃，油冷，硬度≥58HRC；回火温度160～180℃保温3～5，硬度≥58HRC。~5h
