14Cr11MoV（1Cr11MoV）不锈钢是铬钼钒马氏体不锈耐热钢，有较好的热强性、组织稳定性、良好的减振性以及好的工艺性能、焊接性较好。可用于制造540℃以下汽轮机叶片、燃气轮机叶片、增压器叶片、透平叶片及导向叶片。
一、化学成分

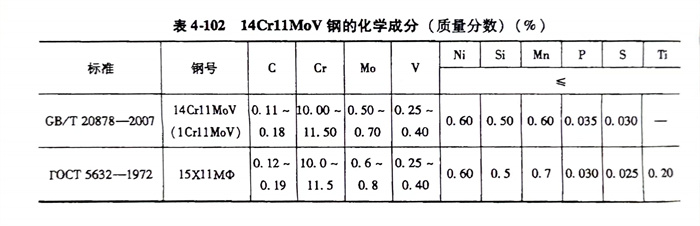

14Cr11MoV（1Cr11MoV）不锈钢的化学成分见表4-102。
二、热加工

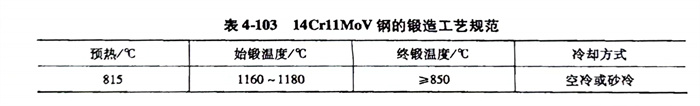

14Cr11MoV（1Cr11MoV）不锈钢的锻造工艺规范见表4-103。
三、预备热处理
预备热处理的过程如下：
1. 软化退火：750～800℃；炉冷。
2. 完全退火：860～900℃；炉冷，退火后硬度≤200HBW。
四、淬火及回火
14Cr11MoV（1Cr11MoV）不锈钢淬火温度1030～1100℃，油冷；回火温度720～740℃，空冷（根据零件需要选择回火温度）。
五、力学性能

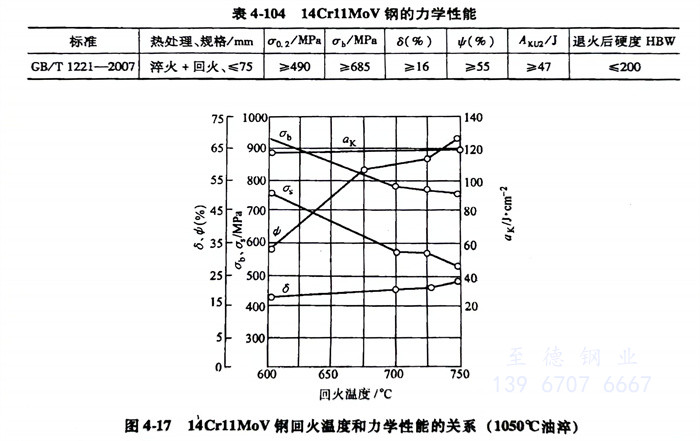

14Cr11MoV（1Cr11MoV）不锈钢的力学性能见表4-104，14Cr11MoV钢回火温度和力学性能的关系见图4-17。
六、焊接性
14Cr11MoV（1Cr11MoV）不锈钢焊接性尚好，施焊前应预热到350～400℃，焊后冷却到150℃以下，再在700℃以上高温回火，不宜焊后直接回火，否则会降低焊缝及近焊缝金属的韧性和塑性。
