止回阀（又称逆止阀或单向阀）是防止流体倒流的阀，从结构分类，有升降式、旋启式、弹簧式和蝶式等几种止回阀。
①. 升降式止回阀

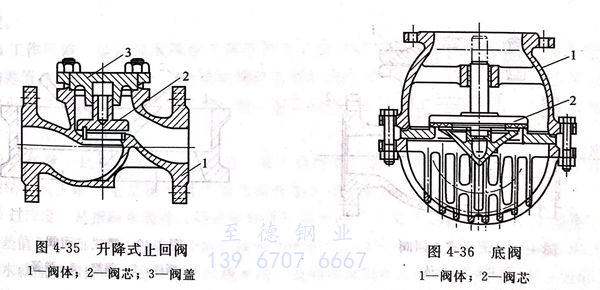

（见图4-35)升降式止回阀的阀芯可上下自由移动，流体应由下而上推开阀芯，当阀芯下部人口压力小于上部出口压力时，阀芯靠自重及上部流体压力的双重作用而自行关闭。
②. 底阀
（见图4-36)底阀属于升降式止回阀，安装在离心泵吸入管的底端（液面以上）。泵启动前，阀芯因自重而关闭，可将水注满底阀上部的吸入管。泵启动后，吸入管内的吸力将底阀阀芯提升，使水流不断进入水泵。停泵后吸力消失，底阀又自行关闭。
③. 立式止回阀

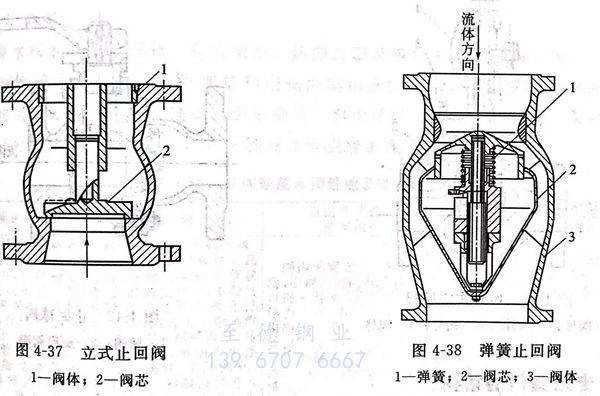

（见图4-37)立式止回阀也属于升降式止回阀。其动作原理与升降式止回阀完全相同，不同之处是其进口和出口在一条垂直线上，可直接安装在立式管道上，不影响其动作性能，对竖立式管道设置止回阀十分方便。
④. 弹簧止回阀
（见图4-38)其弹簧置于阀芯部分，当进口流体压力产生的对阀瓣的推力大于弹簧载荷力时，弹簧即被压缩，阀瓣开启。流体压力越大，阀门开度越大。反之，当流体压力下降时，弹簧伸张，推动阀瓣关闭阀门。由于弹簧的作用，有利于降低阀门启闭时产生的水锤压力，而且流体通道顺畅，阻力较小。此外，小直径弹簧止回阀的阀瓣常用圆球制成的，结构更简单。
⑤. 旋启式止回阀

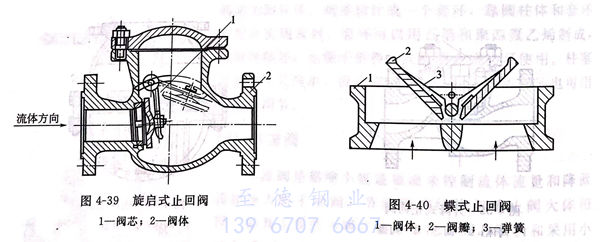

（见图4-39)旋启式止回阀的启闭与升降式止回阀一样，也是靠流体压力的冲击和阀芯的自重自行动作，不同的是，阀芯的启闭方式是旋转运动而不是上下移动，流体的入口方向应在能冲击阀芯转动的一侧。
⑥. 蝶式止回阀
（见图4-40)也是一种旋启动作的止回阀，但它是双阀瓣，并在弹簧的作用下处于关闭的位置。自下向上的流体将阀瓣推开。这种蝶式止回阀结构简单，夹在两个法兰之间，外形尺寸很小，重量轻。
⑦. 切断式止回阀

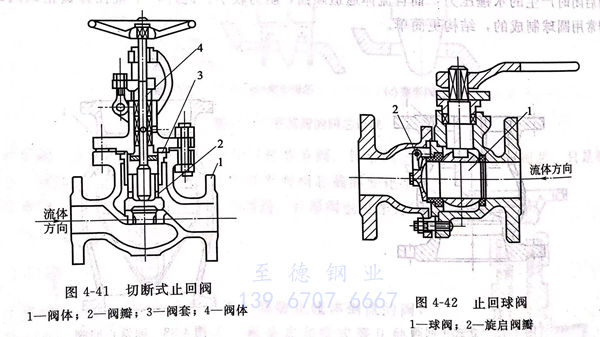

（见图4-41)是一种能切断流体又有止回作用的阀门，阀杆和阀瓣的连接设计成可以脱开的结构。关闭阀门时，阀杆向下移动可顶住阀瓣，使阀门起截止阀的关闭作用。当开启阀门时，阀杆与阀瓣脱开，阀瓣可以沿阀套上下自由移动，此时阀门就是升降式止回阀，可防止介质倒流。切断式止回阀将截止阀与止回阀的功能合并在一个阀上，因此不需要在止回阀后另加一个切断阀，特别适用于安装位置受到限制的场合。
图4-42为球阀与旋启式止回阀瓣相结合的切断式止回阀。当球阀处于开启状态时，该阀具有旋启式止回阀的全部功能。关闭球阀时，则具有球阀的切断功能。
