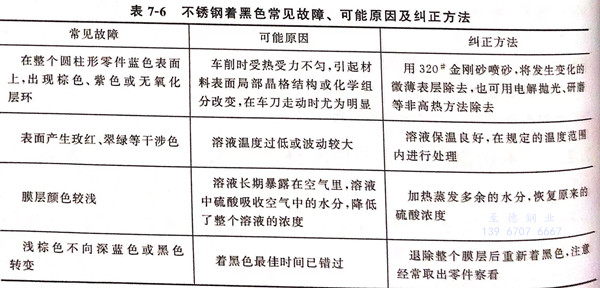

不锈钢化学着黑色常见故障、可能原因及纠正方法见表 7-6
不锈钢化学着黑色废液再生利用主要有以下几点
1. 再生方法原理
将已失去氧化能力的化学着黑色溶液稀释5~10倍，使其所含结晶固体溶解，对稀释液进行化学分析。令重铬酸钾含量稀释在30~40g/L之间，此时三价铬（Cr2O3)的含量也往往有30~40g/L之多。这种三价铬的严重超量是使发黑液失去发黑能力的症结所在，要恢复溶液的发黑能力，关键是除去过量的三价铬，其他杂质，如铁、镍等的含量相对来看不很高，仅有几克的量，不是影响着黑的主要因素。除去三价铬的方法采取高锰酸钾氧化法，使三价铬氧化为六价铬的重铬酸钾。其反应式如下：
Cr2(SO4)3+2KMnO4+5H2O = 2MnO(OH)2↓+K2Cr2O7+3H2SO4
在上式中，无可溶性副产物产生，引人的高锰酸钾（KMnO4)被还原成亚锰酸［MnO(OH)2],系棕黑色沉淀物，溶解度极低，很容易过滤除去。反应前三价铬在溶液中呈硫酸铬［Cr2(SO4)3]存在，从上式可知，1g高锰酸钾约可氧化1.28g硫酸铬（或0.5g Cr2O3计）。反应后转变为重铬酸钾，并产生硫酸，均是溶液有效成分。
2. 着黑液再生步骤
将稀释的废液加热至80~90℃,然后加入计算量好的热的浓的高锰酸钾溶液至废液中，充分搅拌并煮沸0.5~1小时，使之充分反应，然后冷却静置1~2昼夜，过滤除去亚锰酸沉淀。取清液进行化学分析，再浓缩再生液，可使再生重铬酸钾达到标准含量，再补充硫酸至标准含量，即可试生产。
3. 再生效果
经过再生的溶液，硫酸和重铬酸钾均达标后，经试验，除氧化时间比过去稍长外，零件发黑的黑度与新液十分接近。这证明着色溶液已基本恢复了着黑色的能力，可以投入应用。
